Como uma válvula de esfera automática melhora o controle de fluxo industrial?

Os sistemas de tubulação industrial dependem cada vez mais de operação remota, intertravamentos de processos e desligamento automático. As válvulas podem ser instaladas em áreas corrosivas, suportes de tubos elevados, equipamentos fechados ou locais de difícil acesso para os operadores. Nessas condições, um Válvula de esfera automática fornece controle prático de fluxo combinando uma válvula esfera de um quarto de volta com um atuador elétrico, pneumático ou hidráulico.

A esfera interna contém uma passagem que se alinha com a tubulação quando a válvula está aberta. Depois de girar aproximadamente 90 graus, o lado sólido da bola bloqueia o fluxo. Este movimento curto permite que uma válvula esférica automática opere rapidamente, mantendo uma estrutura compacta.

A compatibilidade dos materiais é especialmente importante em sistemas químicos e de tratamento de água. tem suas origens em 1979 e é uma das primeiras empresas na China envolvidas no desenvolvimento de válvulas plásticas industriais. Seu longo histórico de fabricação proporciona experiência na combinação de corpos de válvulas, sedes, vedações e componentes de tubulação termoplásticos com meios industriais corrosivos.

O que é uma válvula de esfera automática?

Uma válvula de esfera automática consiste em um corpo de válvula de esfera, esfera, sedes de válvula, haste, atuador, suporte de montagem e acessórios de controle. O atuador recebe um comando de um sistema de controle e converte energia elétrica, ar comprimido ou pressão hidráulica em movimento rotacional.

Quando o atuador gira a haste, a esfera gira dentro do corpo da válvula. A válvula atinge a posição aberta quando a passagem da esfera se alinha com o tubo. Atinge a posição fechada quando a passagem gira para longe do caminho do fluxo.

Isolamento remoto de pipeline: A válvula pode abrir ou fechar sem a necessidade de um operador chegar ao ponto de instalação.

Desligamento de fluido de emergência: O sistema de controle pode fechar a válvula quando for detectada pressão anormal, vazamento ou falha do equipamento.

Controle de transferência em lote: Uma válvula esférica automática pode coordenar a transferência de líquido de acordo com o tempo de produção, nível do tanque ou vazão medida.

Enchimento e drenagem do tanque: A válvula pode responder a sinais de alto e baixo nível para controlar a entrada ou descarga de fluido.

Comutação automatizada de fluxo: Estruturas multidirecionais podem direcionar o meio entre diferentes tubulações, tanques ou equipamentos de processamento.

Intertravamento de bombas e equipamentos: A posição da válvula pode ser vinculada à lógica de partida e parada da bomba, ajudando a evitar que o equipamento opere com um caminho de fluxo incorreto.

Uma válvula automática oferece recursos que uma válvula manual não pode oferecer sem um operador. Ele pode retornar feedback de posição, responder a sensores e mover-se para uma posição definida durante uma falha na rede elétrica.

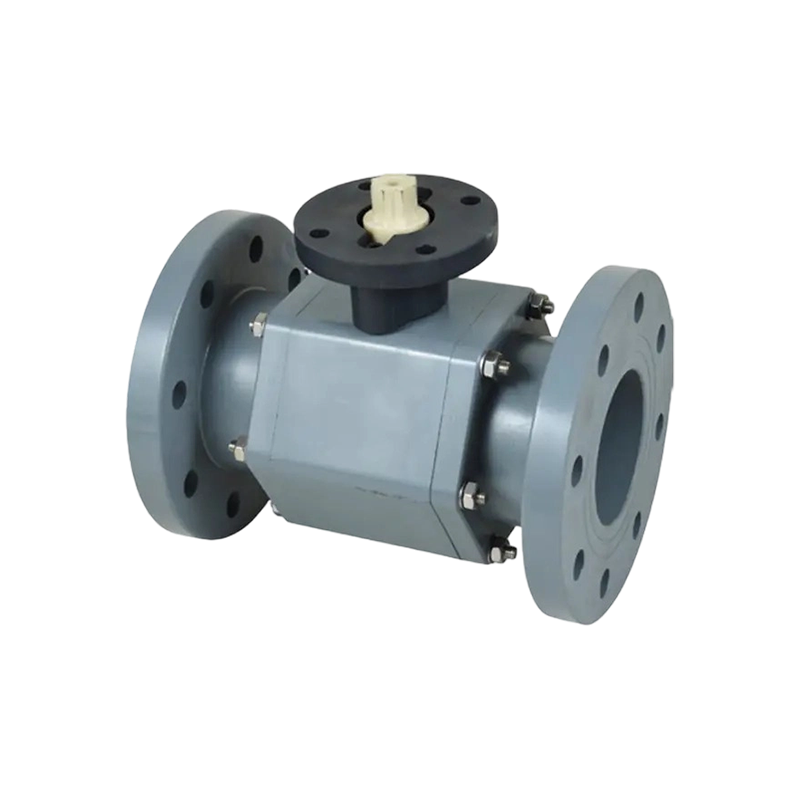

Ningbo Baodi Plastic Valve Co., Ltd. inventou a válvula esférica flangeada de peça única em 1992. Essa estrutura integrada mais tarde tornou-se amplamente utilizada em indústrias relacionadas a produtos químicos. Seu desenvolvimento reflete como a construção da válvula esférica pode ser adaptada para reduzir as juntas do corpo e apoiar o controle confiável de fluidos em sistemas de tubulação corrosivos.

Como funciona uma válvula de esfera automática?

Sequência de abertura

O processo de abertura começa quando um controlador envia um comando ao atuador. Um atuador elétrico energiza seu motor, enquanto um atuador pneumático recebe ar comprimido através de uma válvula solenóide.

O eixo de saída do atuador gira o acoplamento e a haste da válvula. A bola então gira da posição fechada para a posição aberta. Quando a passagem interna se alinha com o tubo, a válvula atinge a abertura total.

Uma chave fim de curso ou sensor de posição interno para o atuador no ponto correto. O atuador pode então enviar um sinal de posição aberta de volta ao sistema de controle.

Sequência de Fechamento

Durante o fechamento, o atuador gira na direção oposta. A passagem da bola se afasta da tubulação e a superfície sólida da bola bloqueia o fluxo.

As sedes das válvulas permanecem em contato com a esfera e formam a vedação de fechamento. Assim que a posição totalmente fechada for alcançada, a chave fim de curso de fechamento para o atuador e envia um sinal de posição.

O alinhamento preciso da esfera, da haste e da sede afeta o desempenho da vedação e o torque necessário. Ningbo Baodi Plastic Valve Co., Ltd. projeta e fabrica válvulas plásticas industriais há mais de quatro décadas. A precisão da moldagem e as dimensões estáveis ​​dos componentes são importantes para uma operação automática consistente.

Por que a operação de um quarto de volta é útil

Um mecanismo de quarto de volta requer menos deslocamento do que muitas estruturas de válvula de movimento linear. O movimento operacional curto suporta abertura rápida, instalação compacta do atuador e detecção de posição simples.

O número limitado de componentes de transmissão mecânica também pode simplificar a manutenção. Essas características tornam uma válvula esfera automática adequada para desligamento de emergência, transferência automatizada e comutação repetida de processos.

A operação rápida ainda deve ser controlada cuidadosamente. Fechar uma válvula grande muito rapidamente pode criar choque de pressão ou golpe de aríete em tubulações longas. A velocidade do atuador deve, portanto, corresponder ao comprimento do tubo, à velocidade do fluido e aos requisitos do processo.

Controle de posição

Um atuador liga-desliga move a válvula entre as posições totalmente aberta e totalmente fechada. Um atuador modulante pode parar em ângulos intermediários de acordo com um sinal de controle.

As válvulas de esfera são projetadas principalmente para fechamento. Quando uma esfera permanece parcialmente aberta, uma alta velocidade local pode se desenvolver ao redor da borda da passagem interna. O estrangulamento contínuo deve, portanto, ser avaliado cuidadosamente.

Principais componentes de uma válvula esfera automática

Corpo da válvula

O corpo da válvula contém a esfera, as sedes e a haste e fornece a conexão da tubulação. As estruturas comuns incluem projetos de peça única, duas peças, três peças, união e flange.

O material do corpo estabelece a faixa básica de pressão, temperatura e resistência química. As opções de corpo termoplástico podem incluir PVC, CPVC, PP e PVDF.

expandiu sua gama de produtos em 2006 para incluir tubos e acessórios de plástico industriais. Isto permite que uma Válvula Esfera Automática seja selecionada como parte de um sistema de tubulação termoplástica coordenado, em vez de um componente isolado.

Bola

A bola é o elemento central de controle de fluxo. Sua passagem interna pode ser via completa, via reduzida, via L ou via T.

Bola roundness and surface quality directly affect seat contact. Scratches, deformation or chemical attack can increase operating torque and cause internal leakage.

Assentos de válvula

Os assentos sustentam a esfera e formam a vedação interna primária. O atrito da sede é uma parte importante do torque necessário para iniciar e girar a válvula.

O desempenho do assento pode ser afetado pela temperatura, expansão química, diferença de pressão, longos períodos sem operação, partículas sólidas e ciclos repetidos.

Caule

A haste transfere o torque do atuador para a esfera. Deve suportar o torque de ruptura, o torque de funcionamento e o torque de assentamento final.

Um projeto de haste adequado pode incluir uma estrutura anti-explosão e um arranjo de vedação externo. O alinhamento correto da haste também é importante porque a carga lateral pode aumentar o atrito e o desgaste.

Atuador e conjunto de montagem

O atuador produz torque rotacional. Um suporte e um acoplamento conectam-no à haste da válvula.

O acoplamento, a haste e o eixo de saída do atuador devem permanecer alinhados. A montagem incorreta pode causar carga irregular, desgaste do acoplamento, atrito excessivo ou falha em atingir a posição necessária da válvula.

oferece uma ampla gama de válvulas termoplásticas industriais e componentes de tubulação, permitindo aos usuários coordenar a estrutura do corpo, o tipo de conexão e o arranjo do atuador de acordo com o sistema de tubulação real.

Válvula Esfera Automática Elétrica, Pneumática e Hidráulica

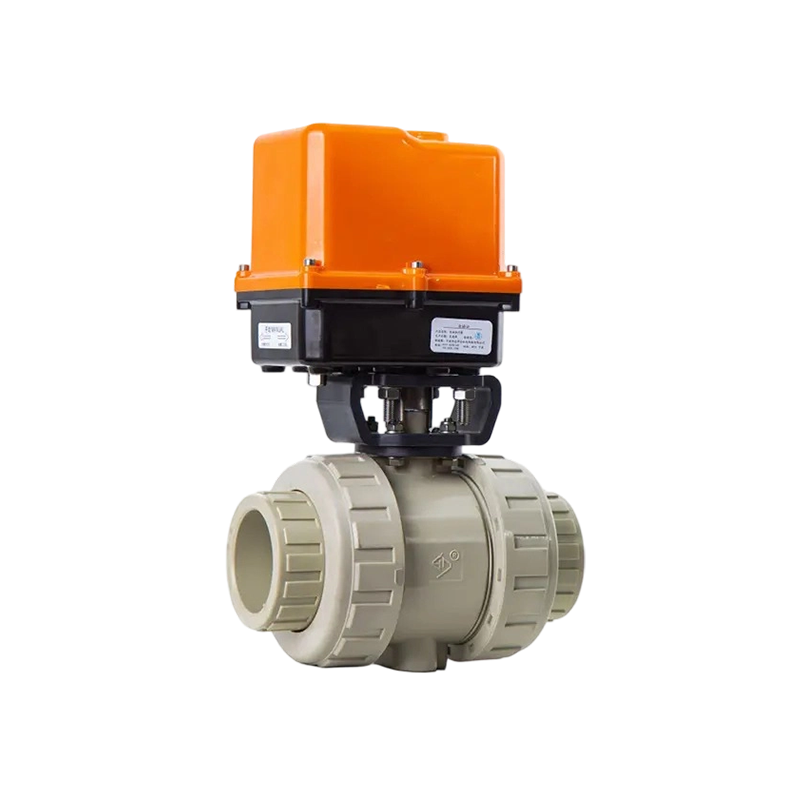

Válvula de esfera elétrica automática

Um elétrico Válvula de esfera automática usa um motor e uma engrenagem de redução para girar a haste da válvula. É comumente selecionado onde o ar comprimido não está disponível.

Os atuadores elétricos podem aceitar sinais digitais, analógicos ou de comunicação. Eles também podem incluir acionamentos manuais, indicadores de posição e proteção interna contra sobrecarga.

A seleção deve considerar a tensão de alimentação, velocidade de operação, ciclo de trabalho, torque de saída, proteção ambiental, sinal de controle e aumento de temperatura do motor.

Válvula de esfera automática pneumática

Uma válvula de esfera automática pneumática usa ar comprimido para mover os pistões dentro de um mecanismo de cremalheira e pinhão ou scotch-yoke.

Os atuadores pneumáticos operam rapidamente e são adequados para ciclos frequentes. Eles podem usar uma estrutura de dupla ação ou uma estrutura de retorno por mola.

O suprimento de ar deve estar limpo, seco e mantido na pressão necessária. Umidade, partículas e pressão instável podem afetar a válvula solenóide, as vedações do atuador e a velocidade operacional.

Válvula de esfera automática hidráulica

Um atuador hidráulico usa fluido pressurizado para gerar alto torque. Pode ser usado para válvulas grandes, alta pressão diferencial ou aplicações especializadas de serviço pesado.

O sistema hidráulico requer uma unidade de potência, linhas de fluido, vedações e manutenção rotineira de fluidos. A complexidade adicional do sistema geralmente limita a atuação hidráulica a aplicações onde é necessário alto torque.

Comparação de tipos de atuadores

Ningbo Baodi Plastic Valve Co., Ltd. fornece produtos termoplásticos industriais para clientes em mais de 60 países. A variedade de aplicações mostra que a seleção do atuador deve ser baseada nas utilidades disponíveis, na velocidade necessária, na frequência operacional e nos requisitos de segurança contra falhas, e não apenas no tamanho da válvula.

Válvula de esfera automática on-off e modulante

Controle liga-desliga

Uma válvula de esfera automática liga-desliga se move entre as posições totalmente aberta e totalmente fechada. É usado para isolamento de tubulações, enchimento de tanques, drenagem, transferência de lote e desligamento de emergência.

O sistema de controle normalmente confirma a conclusão através de chaves fim de curso abertas e fechadas. O feedback claro da posição ajuda a evitar que bombas ou equipamentos de processo operem antes que o caminho de fluxo correto seja estabelecido.

Controle modulante

Uma válvula esfera automática modulante pode parar em ângulos intermediários de acordo com um comando analógico ou digital. Pode ser usado para regulação grosseira de fluxo, pressão ou nível de líquido.

Um módulo de posicionamento compara o ângulo solicitado com a posição real da válvula e ajusta o atuador de acordo.

A relação entre o ângulo da bola e o fluxo não é completamente linear. A característica real de controle também muda com a diferença de pressão, formato da porta e resistência a jusante.

Limitações da abertura parcial

Em pequenos ângulos de abertura, a velocidade do fluido fica concentrada em torno da borda da passagem da bola. A abertura parcial a longo prazo pode causar erosão da sede, ruído, vibração, cavitação, desgaste irregular da esfera e redução do desempenho de fechamento.

O serviço de modulação deve, portanto, ser avaliado de acordo com o projeto da válvula, ângulo de operação, queda de pressão e precisão de controle necessária.

Válvula de esfera automática de porta completa e porta reduzida

Projeto completo do porto

Uma válvula de esfera automática de porta completa possui uma passagem interna próxima ao diâmetro interno do tubo conectado. Fornece alta capacidade de fluxo e perda de pressão relativamente baixa.

Este projeto é útil para sistemas de alto fluxo, fluidos contendo sólidos suspensos limitados e tubulações que requerem uma passagem menos restrita.

Design de porta reduzido

Uma válvula de porta reduzida tem uma abertura interna menor que o tubo conectado. O corpo pode ser mais compacto, mas a passagem menor aumenta a velocidade do fluido e a perda de pressão.

Comparação de projetos de portas

Em aplicações químicas que envolvem cristalização ou partículas suspensas, a passagem menos restrita de uma estrutura de porta completa pode reduzir a acumulação. tem vasta experiência com tubulações químicas industriais, onde a geometria interna pode influenciar a confiabilidade da válvula a longo prazo.

Válvula de esfera automática bidirecional e multidirecional

Válvula de esfera automática bidirecional

Uma válvula bidirecional possui uma entrada e uma saída. É usado principalmente para abrir, fechar e isolar uma tubulação reta.

Sua lógica de controle é relativamente simples porque a válvula normalmente possui apenas posições totalmente aberta e totalmente fechada.

Válvula de esfera automática de três vias

Uma válvula esférica automática de três vias pode desviar, misturar ou alternar o fluxo entre várias tubulações. A passagem interna da esfera é normalmente em forma de L ou T.

Esfera L-Port

Uma bola de porta L geralmente conecta duas das três portas disponíveis. É adequado para mudar o fluxo de uma linha de saída para outra.

O caminho de fluxo necessário deve ser identificado antes de selecionar a direção de rotação do atuador e as posições de parada.

Bola T-Port

Uma bola de porta T pode conectar várias portas em diferentes combinações. Pode ser usado para mixagem, bypass ou distribuição multidirecional.

O programa de controle deve corresponder à passagem real da bola. Durante o comissionamento, cada posição comandada deve ser testada em relação à rota real do fluxo.

Requisitos de seleção multidirecional

Arranjo portuário: Confirme qual conexão atua como entrada e quais conexões servem como saídas.

Bola passage shape: Determine se o processo requer uma configuração de porta L ou porta T.

Ângulo de rotação: O atuador pode exigir movimento de 90 ou 180 graus.

Posições de parada: Cada posição intermediária deve corresponder a uma rota de fluxo definida.

Feedback de posição: A posição da válvula exibida deve representar com precisão a orientação interna da esfera.

Operação à prova de falhas

Válvula de esfera automática fechada com falha

Uma válvula esférica automática com falha se move para a posição fechada após perda de ar ou potência de controle.

Este arranjo é comumente usado para produtos químicos perigosos, linhas de dosagem e sistemas onde interromper o fluxo é a condição mais segura.

Válvula de esfera automática com falha aberta

Uma válvula de falha aberta move-se ou permanece na posição aberta após falha da rede elétrica.

Este arranjo pode ser selecionado para água de resfriamento, circulação de emergência ou sistemas de proteção de equipamentos onde a manutenção do fluxo é necessária.

Válvula de esfera automática de falha no local

Um projeto de falha no local permanece próximo à sua última posição quando há perda de energia ou de ar. Atuadores pneumáticos de dupla ação e alguns atuadores elétricos podem operar dessa maneira.

Comparação de projetos à prova de falhas

Uma posição fechada não é automaticamente a escolha mais segura. A posição de falha correta depende dos perigos do processo, da proteção da bomba, dos requisitos de resfriamento, das necessidades de drenagem e do risco ambiental.

Requisitos de torque e dimensionamento do atuador

Torque de ruptura

O torque de ruptura é a força necessária para começar a mover a bola a partir de uma posição estacionária.

Pode ser mais elevado depois de a válvula ter permanecido sem utilização durante um longo período devido à adesão da sede, depósitos químicos ou aumento da fricção da vedação.

Torque de corrida

O torque de funcionamento é necessário enquanto a bola se move no meio de seu percurso.

É influenciado pela diferença de pressão, material da sede, viscosidade do fluido e atrito da vedação da haste.

Finalizando o Torque

O torque final é necessário quando a esfera atinge sua posição fechada final e é comprimida contra as sedes.

Está intimamente relacionado ao desempenho de desligamento necessário e à condição da sede.

Fatores que afetam o torque

Diâmetro da válvula: Válvulas maiores geralmente requerem mais torque.

Pressão diferencial máxima: Uma pressão mais alta na esfera aumenta a carga nos assentos.

Materiais do assento: A dureza da sede, o atrito e o inchaço químico influenciam o movimento da válvula.

Temperatura operacional: As mudanças de temperatura podem alterar as dimensões do assento e as propriedades mecânicas.

Viscosidade média: Líquidos espessos podem aumentar a resistência durante a rotação.

Cristalização e depósitos: O acúmulo de material pode obstruir a esfera ou aumentar o atrito da sede.

Inatividade de longo prazo: Uma válvula deixada em uma posição pode exigir um torque de ruptura mais alto.

Margem de segurança do atuador

O atuador deve fornecer mais torque do que o requisito máximo calculado da válvula. A margem deve levar em conta a variação de temperatura, envelhecimento, depósitos e flutuação da pressão de alimentação.

Um atuador subdimensionado pode parar antes que a válvula atinja a posição necessária. Um atuador excessivamente grande pode danificar a haste, o acoplamento ou as sedes da válvula.

Ningbo Baodi Plastic Valve Co., Ltd. aplica décadas de experiência na fabricação de válvulas a produtos termoplásticos industriais. Em sistemas automatizados, as dimensões estáveis ​​da válvula e a compressão consistente da sede ajudam a reduzir variações inesperadas no torque operacional.

Corpo da válvula, Seat and Seal Materials

Corpo da válvula de PVC

O PVC é comumente usado para água em temperatura ambiente e sistemas químicos selecionados. Fornece resistência a muitos ácidos, álcalis e soluções salinas.

Sua pressão permitida diminui à medida que a temperatura aumenta.

Corpo da válvula CPVC

O CPVC oferece melhor capacidade de temperatura em comparação com o PVC padrão. foi uma das primeiras empresas nacionais a aplicar CPVC em válvulas de tubulação de nível industrial.

Uma válvula de esfera automática de CPVC pode ser usada em sistemas selecionados de produtos químicos e de água com temperatura elevada quando as sedes e vedações também são compatíveis.

Corpo da válvula PP

O PP é adequado para muitos ácidos, líquidos alcalinos e sistemas de águas residuais. É leve e resistente à corrosão, mas sua capacidade de pressão varia com a temperatura.

Corpo da válvula PVDF

O PVDF é selecionado para muitos produtos químicos agressivos e aplicações de maior pureza. A compatibilidade ainda deve ser confirmada para a concentração química exata e a temperatura operacional.

Comparação de material de sede e vedação

A seleção do material deve abranger toda a válvula de esfera automática. O corpo, a esfera, as sedes, a haste e as vedações podem ter diferentes limitações químicas e de temperatura.

Sinais de controle e feedback de posição

Sinal digital liga-desliga

Um sinal digital comanda a válvula esférica automática para se mover para a posição totalmente aberta ou totalmente fechada. Este método é adequado para isolamento simples, controle de tanques e intertravamentos de equipamentos.

Sinal de controle analógico

Um sinal analógico permite que um atuador modulante posicione a bola em diferentes ângulos. O atuador requer um módulo de controle e feedback da posição da válvula.

Feedback do interruptor de limite

Os interruptores de limite confirmam as posições totalmente abertas e totalmente fechadas. O sistema de controle pode usar essas informações para permitir a operação da bomba, confirmar a seleção do caminho do fluxo ou gerar um alarme.

Feedback Contínuo de Posição

Um transmissor de posição informa o ângulo real da válvula em toda a faixa operacional. Isto é útil para controle modulante e diagnóstico remoto.

Substituição manual

Alguns atuadores elétricos incluem um volante, enquanto os atuadores pneumáticos podem incluir um dispositivo de operação manual.

Antes da operação manual, a alimentação automática ou o fornecimento de ar devem ser isolados para evitar movimentos inesperados do atuador.

As certificações ISO 9001, ISO 14001 e ISO 45001 obtidas pela Ningbo Baodi Plastic Valve Co., Ltd. refletem sistemas controlados de fabricação, ambientais e de segurança ocupacional. A fiação de campo, a calibração de feedback e o teste de intertravamento permanecem necessários após a instalação.

Especificações importantes da válvula de esfera automática

Tamanho nominal

O tamanho da válvula deve corresponder ao fluxo necessário e não apenas à conexão do tubo. O diâmetro da porta e a estrutura interna também influenciam a capacidade real de fluxo.

Classificação de pressão

A classificação de pressão deve cobrir pressão normal, pressão máxima e picos de pressão. As classificações de pressão termoplástica normalmente diminuem à medida que a temperatura aumenta.

Temperatura operacional

A faixa operacional é limitada pelo corpo da válvula, sedes, vedações e ambiente do atuador.

A alta temperatura pode amolecer as sedes das válvulas, aumentar o atrito e reduzir a pressão permitida de um corpo de válvula de plástico.

Torque de saída do atuador

O atuador deve fornecer torque suficiente na tensão de alimentação ou pressão de ar real. O resultado selecionado deve abranger os requisitos de separação, funcionamento e fechamento.

Tempo de ciclo

O tempo de ciclo é o período necessário para completar a abertura ou fechamento.

Pode ser necessário um movimento rápido para o desligamento de emergência, mas a velocidade excessiva pode causar choque de pressão. O movimento mais lento pode ser preferido para grandes tubulações e altas taxas de fluxo.

Ciclo de trabalho

O ciclo de trabalho descreve a frequência com que um atuador elétrico pode operar sem superaquecimento.

Um atuador projetado para movimento ocasional não deve ser usado em um processo que exija ciclos contínuos.

Proteção Ambiental

O atuador deve ser adequado para poeira, umidade, exposição externa e vapores químicos presentes no local de instalação.

Como selecionar a válvula de esfera automática correta

Identifique o meio do processo

Confirme o nome do meio, concentração química, viscosidade, temperatura operacional e conteúdo de partículas.

Determine se o fluido pode cristalizar, polimerizar ou deixar depósitos dentro da válvula.

Determine a função necessária

A Válvula Esfera Automática pode ser necessária para isolamento liga-desliga, desligamento de emergência, transferência de lote, regulação de fluxo, controle de tanque ou comutação multidirecional.

A função necessária determina o design da porta, o tipo de atuador e os acessórios de controle.

Selecione a estrutura da válvula

Uma estrutura de porta completa é adequada onde o alto fluxo e a baixa perda de pressão são importantes.

Um projeto de união ou de três peças utilizável pode ser útil quando se espera limpeza regular ou substituição da sede.

Uma estrutura de três vias deve ser selecionada quando o processo requer desvio, mistura ou comutação de fluxo.

Escolha o atuador

A atuação pneumática é prática para operação frequente e rápida. A atuação elétrica é adequada onde o ar comprimido não está disponível. A atuação hidráulica pode ser considerada para torque excepcionalmente alto.

Calcule o torque necessário

O atuador deve ser dimensionado de acordo com o torque máximo da válvula sob condições reais de operação. Deverá ser prevista uma margem razoável para alterações de temperatura, envelhecimento e depósitos.

Confirme os requisitos de controle e feedback

Especifique a tensão de controle, o tipo de sinal, o feedback do interruptor de limite, o feedback de posição contínua e os requisitos de cancelamento manual.

Selecione a posição à prova de falhas

Escolha falha fechada, falha aberta ou falha no local de acordo com a proteção do equipamento, segurança do processo e risco ambiental.

Ningbo Baodi Plastic Valve Co., Ltd. oferece uma ampla gama de tubos, conexões e válvulas de plástico industrial. Esta cobertura de produtos ajuda os usuários a coordenar padrões de conexão, classificações de pressão e compatibilidade de materiais em todo um sistema de tubulação termoplástica.

Diretrizes de instalação e comissionamento

Inspecione a válvula e o atuador

Antes da instalação, inspecione a válvula, o atuador, o suporte de montagem e o acoplamento. Confirme se a esfera gira suavemente durante todo o seu percurso.

Verifique o material da válvula, o tamanho da conexão, o tipo de atuador, a fonte de alimentação e o arranjo à prova de falhas.

Limpe e alinhe o pipeline

Limpe a tubulação para remover areia, fragmentos de plástico, resíduos de soldagem e excesso de material de vedação. Partículas estranhas podem danificar a superfície da esfera e as sedes das válvulas.

O pipeline deve estar alinhado corretamente. A válvula não deve ser usada para puxar tubos desalinhados para a posição porque a tensão externa pode aumentar o torque e deformar um corpo termoplástico.

Conecte a fonte de alimentação

Para sistemas pneumáticos, utilize ar comprimido limpo e seco na pressão especificada.

Para atuadores elétricos, verifique a tensão, a fiação, o aterramento e a proteção ambiental.

Teste a direção operacional

Confirme se o comando de abertura realmente abre a válvula e se o comando de fechamento a gira em direção à posição fechada.

Para uma válvula esfera automática de três vias, teste cada posição do atuador e verifique a rota de fluxo correspondente.

Calibrar feedback de posição

Ajuste os interruptores de limite abertos e fechados e verifique se o sistema de controle recebe o feedback correto.

A função à prova de falhas e o acionamento manual também devem ser testados antes da válvula entrar em serviço.

Manutenção de rotina e solução de problemas

A válvula não abre ou fecha

Possíveis causas: Energia elétrica insuficiente, baixa pressão de ar, torque inadequado do atuador, inchaço da sede, depósitos ao redor da esfera, acoplamento danificado ou sinal de controle incorreto.

A válvula para antes de alcançar a posição

Possíveis causas: Configuração incorreta do limite, proteção contra sobrecarga do atuador, pressão diferencial excessiva, fricção da haste ou bloqueio interno da válvula.

Vazamento Interno

Possíveis causas: Sedes danificadas, esfera riscada, partículas presas, fechamento incompleto ou deformação do corpo da válvula causada por tensão na tubulação.

Feedback de posição incorreto

Possíveis causas: Uma chave fim de curso solta, movimento do acoplamento, calibração incorreta ou módulo de feedback danificado.

Superaquecimento do atuador elétrico

Um elétrico actuator may overheat if its operating frequency exceeds the permitted duty cycle or if the valve requires more torque than expected.

Vazamento de ar do atuador pneumático

Um atuador pneumático pode consumir ar excessivo se as vedações internas, as conexões da tubulação ou os acessórios de controle estiverem danificados.

Ningbo Baodi Plastic Valve Co., Ltd. atendeu dezenas de milhares de empresas nos mercados doméstico e internacional. A experiência de campo mostra que muitos problemas de válvulas automáticas resultam de dimensionamento incorreto do atuador, materiais inadequados ou tensão de instalação, e não apenas da estrutura básica da válvula.

Aplicações típicas de uma válvula esfera automática

Dosagem e Transferência Química

A válvula pode controlar automaticamente ácidos, álcalis e produtos químicos de tratamento. A compatibilidade do material e a posição à prova de falhas são fatores-chave de seleção.

Tratamento de Água

Válvulas de esfera automáticas são utilizadas em filtração, adição de produtos químicos, retrolavagem e isolamento de equipamentos.

Enchimento e Drenagem de Tanques

A válvula pode responder a sinais de alto e baixo nível para controlar a entrada e descarga de líquido.

Sistemas de controle de bombas

Uma válvula de esfera automática pode ser vinculada à lógica de partida e parada da bomba para evitar operação sob uma posição incorreta da válvula.

Equipamento de processo automatizado

A válvula pode ser instalada em filtros, misturadores, unidades de dosagem e sistemas de tratamento embalados para comutação remota e intertravamentos de processo.

Comutação de fluxo multidirecional

Uma válvula esférica automática de três vias pode direcionar fluido entre tanques, equipamentos de processamento ou ramificações de tubulações sem a necessidade de trocas manuais de tubulação.

Perguntas frequentes sobre válvula de esfera automática

Uma válvula de esfera automática precisa de eletricidade?

Um elétrico Automatic Ball Valve requires electrical power. A pneumatic valve mainly uses compressed air, although its solenoid valve and feedback devices may also require electricity.

Uma válvula esférica automática pode regular o fluxo?

Pode fornecer regulação de fluxo limitada, mas a operação prolongada em pequenas aberturas pode causar ruído, erosão, cavitação e desgaste da sede da válvula.

O que acontece durante uma falha de energia?

A válvula pode fechar, abrir ou permanecer na sua última posição dependendo do atuador e do projeto à prova de falhas.

Quão rápido opera uma válvula de esfera automática?

O tempo de operação depende do tamanho da válvula, tipo de atuador, pressão do ar, velocidade do motor e necessidade de torque.

A operação muito rápida pode produzir choque de pressão em tubulações longas ou de alto fluxo.

A válvula pode ser operada manualmente?

Alguns atuadores incluem um volante ou acionamento manual. A energia automática ou o ar comprimido devem ser isolados antes da operação manual.

Por que a válvula esférica automática não fecha completamente?

As possíveis causas incluem torque insuficiente, partículas presas, sedes de válvula inchadas, configurações de limite incorretas, movimento do acoplamento ou problemas no sinal de controle.

Qual é a diferença entre operação elétrica e pneumática?

A atuação elétrica não requer ar comprimido e é conveniente para controle remoto. A atuação pneumática é normalmente mais rápida e facilita a operação à prova de falhas com retorno por mola.

Uma válvula esférica automática pode lidar com produtos químicos corrosivos?

Ele pode lidar com produtos químicos corrosivos quando o corpo, a esfera, as sedes, a haste e as vedações são compatíveis com o produto químico, a concentração, a temperatura e a pressão.

Quanto tempo dura uma válvula de esfera automática?

A vida útil depende do meio, da pressão, da temperatura, da frequência de operação, do tamanho do atuador, do material da sede da válvula e das condições de manutenção.

Que informações são necessárias antes da seleção?

As informações necessárias incluem meio, concentração química, temperatura, pressão, pressão diferencial máxima, vazão, tamanho da válvula, material do corpo, material da sede, design da porta, tipo de atuador, sinal de controle, tempo de operação, ciclo de trabalho, feedback de posição e requisito de segurança contra falhas.
