O que são outros produtos de válvulas de plástico? Análise de Arquitetura em Sistemas de Tubulação Industrial

Em ambientes complexos de manuseio de fluidos, válvulas de esfera, borboleta e diafragma padrão gerenciam o fluxo direcional primário. Contudo, manter a integridade do sistema, evitar a cavitação da bomba e permitir diagnósticos precisos requerem componentes auxiliares especializados. Esta categoria técnica, definida como Outros Produtos de Válvulas Plásticas, abrange dispositivos essenciais de controle manual de fluidos projetados para atender a esses nichos operacionais altamente específicos dentro de uma rede de tubulação.

A fabricação e a integridade estrutural dessas válvulas auxiliares são críticas para a segurança geral do sistema. Com suas origens em 1979, a Ningbo Baodi Plastic Valve Co., Ltd. é uma das primeiras empresas na China a projetar e produzir válvulas plásticas industriais. Tendo fabricado sua primeira válvula de diafragma de plástico em 1979 e inventado a válvula esférica flangeada de peça única em 1992, a empresa tem se concentrado consistentemente na resolução de desafios complexos de controle de fluidos. Como principal redatora de padrões nacionais para válvulas plásticas, a Ningbo Baodi Plastic Valve Co., Ltd. projeta seus Outros Produtos de Válvulas Plásticas para atender exatamente às mesmas classificações de pressão e protocolos de resistência química que seus componentes primários de tubulação de controle de fluxo. Isso garante que cada ponto da rede de fluidos mantenha uma compatibilidade de material consistente.

O papel suplementar das válvulas auxiliares em circuitos de fluidos

Outros produtos de válvula de plástico funcionam como camada protetora e de diagnóstico dentro de uma arquitetura de tubulação industrial. Normalmente não regulam o fluxo volumétrico principal; em vez disso, abordam as variáveis ​​físicas que surgem durante o transporte de fluidos. Por exemplo, válvulas de amostragem de plástico (labcocks) permitem que os operadores extraiam microvolumes de produtos químicos agressivos para análise laboratorial sem despressurizar a linha principal. As válvulas de pé operam no ponto de entrada das bombas de sucção para evitar a perda de escorva, enquanto as válvulas de liberação de ar expelem automaticamente bolsas de gás acumuladas que poderiam causar picos de pressão graves ou efeitos de golpe de aríete.

Principais vantagens físicas: polímeros plásticos versus ligas metálicas

Ao selecionar válvulas manuais auxiliares para ambientes altamente corrosivos ou ultrapuros, os polímeros termoplásticos oferecem vantagens físicas e termodinâmicas distintas em relação aos componentes metálicos tradicionais. A tabela abaixo descreve as diferenças específicas de parâmetros em aplicações industriais.

Desde que expandiu sua linha de produtos em 2006 para cobrir tubos e conexões plásticas industriais abrangentes, a Ningbo Baodi Plastic Valve Co., Ltd. utilizou materiais avançados como CPVC para garantir que esses componentes auxiliares possam suportar temperaturas de processamento elevadas. Ao integrar outros produtos de válvulas plásticas termoplásticas no sistema, as instalações podem eliminar a sobrecarga de manutenção associada à remoção de ferrugem e fadiga do metal, estendendo assim o ciclo de vida de toda a operação de manuseio de fluidos.

Estruturas centrais e mecanismos operacionais de outros produtos de válvulas plásticas

A confiabilidade operacional das redes de fluidos industriais depende fortemente dos mecanismos internos dos componentes auxiliares. Como uma empresa nacional de alta tecnologia reconhecida e uma empresa especializada e sofisticada da cidade de Ningbo, a Ningbo Baodi Plastic Valve Co., Ltd. projeta seus outros produtos de válvulas plásticas para suportar forças hidrodinâmicas exigentes e ambientes químicos agressivos. Abaixo está uma análise detalhada das estruturas internas e princípios operacionais desses dispositivos críticos de controle de fluidos.

Válvulas de pé de plástico industrial: anti-refluxo e proteção da bomba

Instaladas no ponto de entrada de uma tubulação de sucção, as válvulas de pé de plástico desempenham uma função mecânica dupla: filtrar detritos e evitar refluxo. O mecanismo interno normalmente apresenta um elemento de verificação ponderado ou auxiliado por mola (como uma esfera ou gatilho) que abre sob pressão de sucção negativa gerada por uma bomba. Quando a bomba desliga, o peso da coluna de fluido força o elemento interno a vedar instantaneamente contra um anel de vedação de elastômero (normalmente EPDM ou FPM). Este mecanismo retém o fluido na linha de sucção, evitando que a bomba funcione a seco ou "perda de escorva".

Um componente estrutural crítico da válvula de pé é o filtro integrado (tela de sucção). A Ningbo Baodi Plastic Valve Co., Ltd. projeta esses filtros para maximizar a proporção de área aberta, o que minimiza a queda de pressão enquanto bloqueia efetivamente partículas sólidas que podem danificar os impulsores da bomba centrífuga.

Válvulas de liberação de ar e disjuntores de vácuo: regulação da pressão do sistema

O acúmulo de gás em tubulações industriais pode levar à restrição de fluxo, aumento do consumo de energia da bomba e golpe de aríete destrutivo. As válvulas de liberação de ar de plástico utilizam um mecanismo de flutuação interno projetado com precisão dentro de uma câmara vertical. Quando o ar se acumula nos pontos altos de um sistema, o nível do fluido na câmara da válvula cai. Isso abaixa a boia interna, abrindo um orifício para liberar o gás preso. À medida que o fluido desloca o ar expelido, a bóia sobe para vedar o orifício.

Por outro lado, as válvulas quebra-vácuo protegem as tubulações do colapso por pressão negativa. Se o sistema for drenado rapidamente, a válvula abre para admitir o ar ambiente, quebrando o vácuo. A fabricação desses componentes exige tolerâncias dimensionais precisas, refletindo os rigorosos processos de controle de qualidade mantidos sob as certificações dos sistemas ISO 9001, ISO 14001 e ISO 45001 da Ningbo Baodi Plastic Valve Co., Ltd.

Labcock e válvulas de amostragem: controle de microfluxo de alta precisão

Em instalações de dosagem de produtos químicos e tratamento de água, os operadores devem extrair amostras de meios sem interromper o fluxo do processo principal ou alterar a pressão do sistema. Labcocks de plástico e válvulas de amostragem são válvulas compactas, de um quarto de volta ou tipo agulha, projetadas para extração de fluido em microvolume. A estrutura interna minimiza o espaço morto (cavidades onde o fluido pode estagnar), garantindo que o fluido extraído seja uma amostra verdadeira e representativa, sem contaminação cruzada.

Como a amostragem geralmente envolve ácidos ou álcalis altamente concentrados, a integridade do material é fundamental. Essas válvulas são moldadas inteiramente a partir de compostos termoplásticos, sem quaisquer peças metálicas expostas e molhadas, garantindo total resistência a meios corrosivos durante a operação manual.

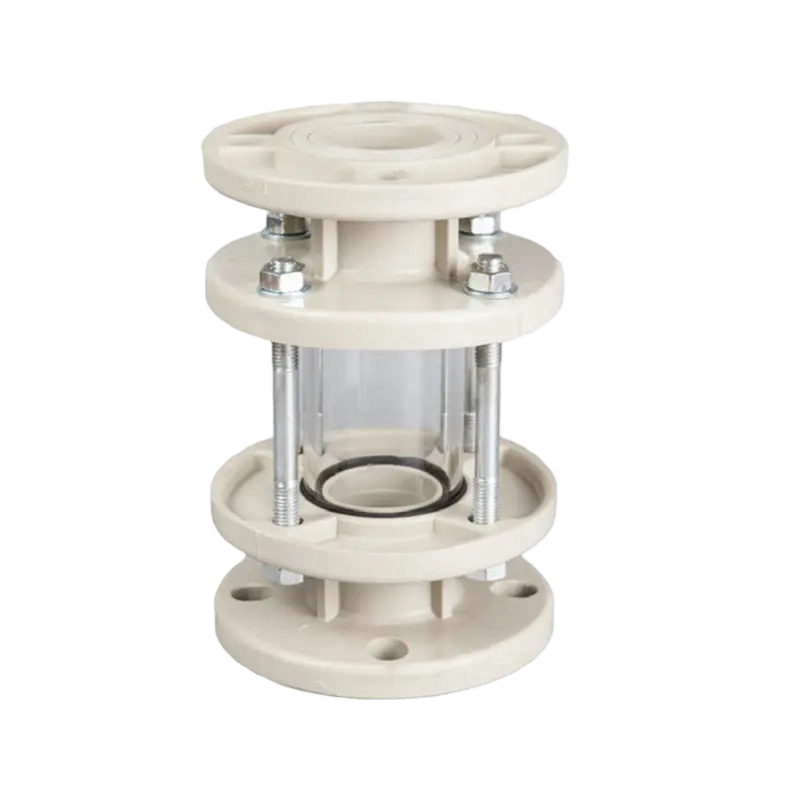

Visores de plástico e indicadores de nível: diagnóstico visual de fluidos

Embora não regulem ativamente o fluxo físico, os visores são vitais para monitoramento de fluidos em tempo real. Eles consistem em uma seção estrutural transparente – geralmente extrudada em policarbonato de alta clareza ou PVC transparente – flanqueada por extremidades de conexão termoplásticas padrão. Este layout permite que os operadores confirmem visualmente a direção do fluxo do fluido, a cor do meio, a turbidez e a presença de bolhas de ar arrastadas sem desmontar a tubulação.

Para fornecer uma referência técnica clara para o projeto do sistema de tubulação, a tabela a seguir descreve os parâmetros mecânicos e os limites operacionais padrão desses componentes auxiliares principais.

Comparação de materiais poliméricos para fabricação de outros produtos de válvulas plásticas

A longevidade operacional e a segurança de qualquer rede de manuseio de fluidos determinam que todos os componentes auxiliares devem corresponder ou exceder a resistência química e térmica da tubulação principal. Ao projetar outros produtos de válvulas plásticas, selecionar a resina termoplástica apropriada é a etapa mais crítica na prevenção da degradação prematura do material, permeação ou falha estrutural sob pressão.

Classificada entre os líderes globais em número de categorias de produtos, a Ningbo Baodi Plastic Valve Co., Ltd. é capaz de atender totalmente aos requisitos industriais de tubos e válvulas de plástico. Ao utilizar um amplo espectro de polímeros moleculares avançados, a fábrica garante que cada ambiente industrial específico – desde o transporte de água ambiente até o processamento químico extremo – tenha uma solução de válvula auxiliar precisamente combinada.

UPVC (cloreto de polivinila não plastificado)

UPVC é o material fundamental para a maioria das aplicações padrão de água industrial e águas residuais. Por não possuir plastificantes, sua estrutura molecular rígida proporciona alta resistência à tração e excelente estabilidade dimensional em temperatura ambiente. Outros produtos de válvula de plástico UPVC apresentam forte inércia a ácidos inorgânicos de amplo espectro, álcalis e soluções salinas. No entanto, o seu limite térmico é relativamente baixo, tornando-o inadequado para processos contínuos superiores a 60°C (140°F).

CPVC (cloreto de polivinila clorado)

Ao submeter a resina de PVC padrão a uma reação pós-cloração, o teor de cloro aumenta de aproximadamente 57% para até 74%. Esta alteração molecular aumenta significativamente a temperatura de transição vítrea do polímero. O CPVC pode manter sua resistência mecânica e capacidade de suportar pressão em ambientes fluidos de até 90°C (194°F). Em 2006, a Ningbo Baodi Plastic Valve Co., Ltd. tornou-se uma das primeiras empresas nacionais a aplicar material CPVC na produção de válvulas de tubulação de nível industrial, fornecendo soluções auxiliares robustas para linhas comerciais de dosagem de produtos químicos e acabamento de metal em alta temperatura.

PP (Polipropileno) e PPH (Polipropileno Homopolímero)

O polipropileno é um termoplástico semicristalino conhecido por sua excepcional resistência a álcalis altamente corrosivos, solventes orgânicos e agentes desengordurantes – meios que frequentemente atacam polímeros à base de PVC. O PPH (uma variante de homopolímero modificado) oferece uma estrutura cristalina mais fina, resultando em resistência ao impacto superior e melhor resistência à fluência a longo prazo. Visores, válvulas labcock e válvulas de pé baseados em PP são amplamente utilizados na indústria de processamento químico (CPI) e na fabricação de fertilizantes, operando confortavelmente em temperaturas de até 95°C (203°F).

PVDF (fluoreto de polivinilideno)

O PVDF é um fluoropolímero termoplástico altamente não reativo projetado para condições industriais extremas. Suas ligações carbono-flúor o tornam virtualmente imune à degradação por halogênios agressivos (como cloro úmido e bromo), oxidantes fortes e radiação ultravioleta (UV) intensa. Além disso, o PVDF não requer a adição de estabilizadores térmicos ou auxiliares de processamento, o que significa que não lixiviará contaminantes para o fluido. Isso torna os outros produtos de válvula plástica PVDF o padrão absoluto para sistemas de água ultrapura (UPW) na fabricação de semicondutores e processamento farmacêutico crítico, com um limite de temperatura operacional contínua de até 120°C (248°F).

Para auxiliar os engenheiros de tubulação e as equipes de compras na seleção de materiais, a tabela a seguir detalha os parâmetros termodinâmicos e mecânicos comparativos desses quatro polímeros principais usados ​​na fabricação de válvulas auxiliares.

Principais cenários de aplicação industrial para outros produtos de válvulas plásticas

A colocação estratégica de dispositivos auxiliares de controle de fluidos impacta diretamente a eficiência e a segurança de uma planta de processamento. Ao longo de mais de 40 anos desde a sua criação, a Ningbo Baodi Plastic Valve Co., Ltd. projetou e fabricou diversas válvulas plásticas para as indústrias mais exigentes. Tendo exportado para mais de 60 países e atendido dezenas de milhares de empresas em todo o mundo, os Outros Produtos de Válvulas Plásticas da fábrica estão profundamente integrados em diversos setores industriais.

Redes de Tratamento de Água e Águas Residuais (ETAR)

Em instalações de ETAR municipais e industriais, é fundamental manter um fluxo de fluido consistente. Válvulas de pé de plástico são implantadas sistematicamente na parte inferior das estações elevatórias de sucção para evitar o refluxo do lodo e manter a força da bomba centrífuga. Além disso, tubulações de transporte de água de longa distância são suscetíveis à formação de bolsas de ar, o que restringe as seções transversais de passagem de fluidos. A instalação de válvulas plásticas de liberação de ar nos pontos altos do sistema garante ventilação contínua, otimizando assim a eficiência hidrodinâmica e evitando ondas de choque mecânico.

Sistemas de Processamento e Dosagem Química

As fábricas de produtos químicos que manuseiam reagentes perigosos – como ácido sulfúrico, hipoclorito de sódio e soda cáustica – exigem uma prevenção rigorosa de vazamentos. Dentro desses ambientes, outros produtos de válvulas plásticas, como válvulas de amostragem PVDF ou PP (labcocks), são integrados em linhas de bypass ou coletores principais. Eles permitem que os engenheiros químicos extraiam com segurança microamostras para titulação e controle de qualidade sem expor o ambiente mais amplo a vapores tóxicos.

Irrigação Agrícola e Aquicultura

As redes de fluidos ao ar livre enfrentam o duplo desafio do gerenciamento de volumes massivos e da exposição ultravioleta (UV). As válvulas auxiliares termoplásticas de alta capacidade utilizadas nestes setores são compostas por estabilizadores UV. Válvulas de retenção de plástico de grande diâmetro e quebra-vácuos são utilizados em coletores de irrigação para evitar sifonagem e proteger as fontes de água contra contaminação cruzada de fertilizantes ou pesticidas durante paralisações do sistema.

Integração de tubulação industrial: especificações de instalação e tolerância operacional

A instalação inadequada é a principal causa de falha prematura em sistemas de tubulação termoplástica. Ao contrário dos componentes metálicos, os polímeros plásticos possuem um módulo de elasticidade mais baixo, o que significa que são mais suscetíveis a apertos excessivos e tensões mecânicas. Detendo a licença nacional de fabricação de componentes de tubulação de pressão para equipamentos especiais, a Ningbo Baodi Plastic Valve Co., Ltd. produz outros produtos de válvula plástica com tolerâncias dimensionais exatas que se alinham com os padrões internacionais de conexão de tubulação.

Ao integrar essas válvulas auxiliares em uma rede de fluidos mais ampla, os engenheiros devem selecionar o método de conexão apropriado com base na classificação de pressão do sistema, no meio fluido e na frequência de manutenção necessária.

Fusão de soquete e cimentação com solvente

As conexões de soquete criam uma ligação contínua e permanente entre o tubo e a extremidade da válvula. Para UPVC e CPVC, os cimentos solventes químicos dissolvem a camada superficial do polímero, fundindo os componentes. Para PP e PVDF, é utilizada fusão térmica. Este método proporciona a mais alta tolerância de pressão, mas elimina a capacidade de desmontar facilmente a válvula para manutenção futura.

Conexões Rosqueadas (NPT/BSPT)

Conexões roscadas são comuns para outros produtos de válvula de plástico menores, como torneiras de laboratório e visores de ½ a 2 polegadas. Os instaladores devem usar fita de vedação de PTFE (Teflon) compatível para garantir uma junta estanque. Selantes de rosca líquidos devem ser evitados, a menos que sejam explicitamente classificados para o polímero plástico específico, pois algumas bases químicas podem causar rachaduras por tensão ambiental (ESC) em estruturas de PVC ou policarbonato.

Conexões flangeadas

Flangear é o método padrão para válvulas de grande diâmetro e para unir componentes plásticos a tubulações metálicas ou máquinas pesadas. Como os flanges termoplásticos podem deformar ou rachar se for aplicada força excessiva, é obrigatório utilizar uma chave dinamométrica e seguir uma sequência estrita de aperto em padrão estrela. O alinhamento adequado é crucial para evitar transmitir momentos de flexão ao corpo da válvula.

A tabela a seguir descreve os parâmetros de integração padrão e os limites de torque recomendados para instalação de válvulas auxiliares termoplásticas.

Perguntas frequentes (FAQ) sobre outros produtos de válvulas de plástico

Ao projetar sistemas complexos de manuseio de fluidos, as equipes de compras e os operadores de plantas frequentemente encontram desafios técnicos específicos em relação à integração de válvulas manuais auxiliares. Abaixo está uma análise técnica detalhada das consultas mais comuns relacionadas a outros produtos de válvulas plásticas.

Q1: Sob quais circunstâncias uma válvula de pé deve ser instalada em um sistema de bombeamento em vez de uma válvula de retenção padrão?

Embora ambos os componentes impeçam o fluxo reverso do fluido, uma válvula de pé é estritamente necessária no ponto mais baixo de um sistema de elevação de sucção negativa (onde a bomba está localizada acima do reservatório de fluido). Uma válvula de retenção padrão não possui um filtro integrado. Se usado em uma entrada de sucção, os detritos podem facilmente desviar da válvula e destruir o impulsor da bomba. O design especializado da válvula de pé combina a prevenção de refluxo para manter o fluxo principal com uma tela de filtração grossa para proteger os ativos mecânicos a jusante.

Q2: Como as flutuações de temperatura afetam a classificação de pressão (PSI/PN) das válvulas auxiliares termoplásticas?

A classificação de pressão de qualquer válvula de plástico está intrinsecamente ligada à temperatura do fluido. A pressão nominal padrão (como PN10 ou 150 PSI) é sempre calculada a uma temperatura ambiente de 20°C (68°F). À medida que a temperatura aumenta, a resistência à tração do polímero diminui, exigindo a aplicação de um fator de redução de pressão. As equipes de engenharia da Ningbo Baodi Plastic Valve Co., Ltd. enfatizam que a seleção de outros produtos de válvula plástica deve levar em consideração a temperatura máxima de operação contínua para evitar ruptura catastrófica. A tabela abaixo ilustra o comportamento básico de redução de pressão dos polímeros de núcleo.

Q3: As válvulas de amostragem UPVC podem ser usadas em sistemas de fluidos contendo solventes orgânicos?

Não. Embora o UPVC ofereça resistência excepcional a ácidos inorgânicos (como ácido clorídrico ou sulfúrico) e álcalis, ele é altamente vulnerável à maioria dos solventes orgânicos, incluindo aromáticos, cetonas e hidrocarbonetos clorados. A exposição a esses meios fará com que o UPVC inche, amoleça e eventualmente se dissolva, levando a vazamentos imediatos no nó de amostragem. Para extração com solvente orgânico, a Ningbo Baodi Plastic Valve Co., Ltd. recomenda a utilização de labcocks PP ou PVDF, que possuem a densidade molecular necessária para resistir a ataques de produtos químicos orgânicos.

Q4: As válvulas de liberação de ar de plástico ficarão quebradiças ou vazarão sob exposição prolongada aos raios UV externos?

Os materiais UPVC e PP padrão sofrerão fotooxidação quando expostos à radiação ultravioleta (UV) prolongada. Essa degradação faz com que o polímero descolora (geralmente ficando branco ou marrom) e perca sua resistência ao impacto, tornando-o quebradiço. No entanto, isso afeta principalmente a camada superficial. Para irrigação externa ou aplicações WWT ao ar livre, os componentes da tubulação podem ser protegidos com uma camada de tinta látex resistente a UV. Alternativamente, escolher o PVDF – que é inerentemente estável aos raios UV – elimina totalmente o risco de degradação solar.

Q5: As válvulas auxiliares são suscetíveis a danos se ocorrer golpe de aríete na tubulação?

Sim. O golpe de aríete (choque hidráulico) ocorre quando um fluido em movimento é forçado a parar ou mudar de direção repentinamente, como fechar rapidamente uma válvula de esfera da tubulação principal. A onda de pressão resultante pode atingir temporariamente mais de dez vezes a pressão operacional normal do sistema. Essa força extrema pode quebrar os visores de plástico, romper os flutuadores internos das válvulas de liberação de ar ou estourar os anéis de vedação nas válvulas de amostragem. Para proteger outros produtos de válvulas de plástico, os operadores devem garantir velocidades de atuação adequadas nas válvulas primárias, e válvulas de liberação de ar/disjuntores de vácuo de tamanho adequado devem ser instaladas para atuar como amortecedores do sistema, liberando o excesso de gases arrastados.
