Como uma válvula de diafragma automática controla fluidos industriais?
Um Válvula de Diafragma Automática é usado em sistemas de tubulação industrial que exigem operação remota, fechamento confiável e contato reduzido entre o meio do processo e os componentes mecânicos da válvula. É particularmente adequado para dosagem de produtos químicos, tratamento de água, transferência de fluidos corrosivos, processamento de águas residuais e equipamentos automatizados.
A válvula utiliza um diafragma flexível para abrir ou fechar a passagem de fluxo interna. Ao contrário das estruturas de válvula convencionais que expõem uma haste e uma gaxeta ao meio, o diafragma separa o fluido da tampa e do atuador. Este arranjo ajuda a reduzir caminhos de vazamento externos e protege os componentes mecânicos superiores contra substâncias corrosivas.
está envolvida na produção industrial de válvulas de plástico desde 1979. Sua primeira válvula de diafragma de plástico foi fabricada no mesmo ano e passou na avaliação técnica do Ministério da Indústria Química em 1983. Esta experiência fornece uma base prática para projetar produtos de válvula de diafragma automática para sistemas de tubulação industriais exigentes.
O que é uma válvula de diafragma automática?
Um Automatic Diaphragm Valve is a linear-motion valve consisting of a valve body, diaphragm, compressor, bonnet and automatic actuator. The actuator may use compressed air, electricity or hydraulic pressure to move the diaphragm.
Quando o compressor levanta, o diafragma se afasta da área de vedação do corpo da válvula e permite a passagem do fluido. Quando o compressor se move para baixo, o diafragma é pressionado contra a superfície de vedação e interrompe o fluxo.
Isolamento de fluidos: O diafragma evita que o meio do processo entre no atuador e na área superior da haste.
Função de desligamento: O diafragma forma a vedação principal entre as passagens a montante e a jusante.
Operação automática: A válvula pode responder aos comandos do sistema de controle sem exigir operação manual direta.
Integração de processos: A válvula automática de diafragma pode ser conectada a instrumentos de nível, pressão, vazão, condutividade ou controle químico.
Ningbo Baodi Plastic Valve Co., Ltd. é o principal redator do padrão nacional para válvulas de diafragma de plástico e do padrão relevante da indústria química. Esta experiência de padronização é importante porque o deslocamento do diafragma, as dimensões do corpo da válvula e o desempenho da pressão devem permanecer consistentes em aplicações industriais.
Como funciona uma válvula de diafragma automática?
Processo de Abertura
A válvula começa a abrir quando o atuador recebe um sinal elétrico ou pneumático. Em um projeto pneumático, o ar comprimido atua sobre um pistão ou diafragma do atuador. Em um projeto elétrico, um motor e um mecanismo de transmissão produzem movimento linear.
O atuador levanta o compressor, permitindo que o diafragma flexível se afaste da superfície de vedação. À medida que o diafragma sobe, a área de fluxo disponível aumenta.
Um on-off Válvula de Diafragma Automática normalmente se move diretamente para a posição totalmente aberta. Um projeto modulante pode parar em posições intermediárias para controlar o fluxo, a pressão ou o nível do líquido.
Processo de Fechamento
Durante o fechamento, o atuador move o compressor em direção ao corpo da válvula. O compressor distribui a força pelo diafragma e o pressiona contra a área de vedação do corpo da válvula.
O atuador deve produzir impulso suficiente para superar a pressão do processo, a pressão diferencial, a rigidez do diafragma e a resistência do fluido. Se a força do atuador for muito baixa, a válvula poderá não fechar completamente. Se a força for excessiva, o diafragma pode ficar excessivamente comprimido e danificado.
Ningbo Baodi Plastic Valve Co., Ltd. tem mais de quatro décadas de experiência na fabricação de válvulas plásticas industriais. O controle preciso da relação entre o corpo da válvula, o diafragma e o compressor é essencial para obter uma vedação confiável sem tensão desnecessária no diafragma.
Importância da viagem do diafragma
O deslocamento insuficiente pode impedir a abertura total e aumentar a perda de pressão. O deslocamento de fechamento excessivo pode causar deformação permanente do diafragma, rachaduras ou separação entre uma face resistente a produtos químicos e seu suporte flexível.
O curso do atuador deve, portanto, ser ajustado para fornecer fluxo total e fechamento confiável sem aplicar compressão excessiva.
Principais componentes de uma válvula de diafragma automática
Corpo da válvula
O corpo da válvula forma a passagem do fluido e fornece a superfície de vedação para o diafragma. Seu formato interno influencia a resistência ao fluxo, drenagem, limpeza e capacidade de manuseio de partículas.
Os corpos das válvulas termoplásticas industriais podem ser fabricados em PVC, CPVC, PP ou PVDF. expandiu sua linha de produtos para tubos e conexões plásticas industriais em 2006, permitindo que válvulas e tubulações conectadas fossem selecionadas de acordo com materiais e dimensões compatíveis.
Diafragma
O diafragma é um componente móvel e um elemento de vedação. Ele se curva durante cada ciclo operacional e permanece em contato direto com o meio do processo.
Um diafragma adequado deve proporcionar resistência química, flexibilidade, resistência mecânica e estabilidade dimensional. Ele também deve reter essas propriedades em toda a faixa de pressão e temperatura exigida.
Compressor
O compressor transfere a força do atuador para o diafragma. Seu formato deve distribuir a carga uniformemente sobre a área de vedação.
A compressão irregular pode causar fadiga local, vedação incompleta ou falha prematura do diafragma.
Boné
A cobertura suporta o compressor, o mecanismo de guia e a conexão do atuador. Em condições normais, o diafragma impede que o fluido do processo entre na tampa.
Vazamentos ao redor do capô podem indicar danos ao diafragma e devem ser investigados imediatamente.
Atuador
O atuador gera a força necessária para abrir e fechar a válvula. Seu tamanho depende do diâmetro da válvula, da pressão do processo, da pressão diferencial máxima e da rigidez do diafragma.
Os acessórios comuns incluem válvulas solenóides, posicionadores, interruptores de limite, reguladores de filtro de ar e dispositivos de feedback de posição de válvula.
Válvula de diafragma automática tipo Weir e direta
Projeto tipo açude
Uma válvula de diafragma automática do tipo barragem possui uma seção de vedação elevada dentro do corpo. O diafragma precisa apenas de um movimento relativamente curto para entrar em contato com a barragem e interromper o fluxo.
Este design reduz a flexão do diafragma e é comumente usado para líquidos limpos, produtos químicos, fluidos de tratamento de água e aplicações de dosagem.
O açude elevado cria uma passagem interna mais restrita, portanto o projeto pode ser menos adequado para grandes sólidos ou fluidos que produzem sedimentos pesados.
Projeto direto
Uma válvula direta tem uma passagem interna mais aberta. Ele pode fornecer menor resistência e melhor passagem para lamas selecionadas, líquidos viscosos e fluidos contendo partículas.
O diafragma deve percorrer mais distância para fechar a passagem. Um movimento maior pode aumentar a flexão do diafragma e afetar a vida útil sob operação frequente.
Comparação de Estrutura
| Parâmetro | Válvula de diafragma automática tipo Weir | Válvula de diafragma automática direta |
| Estrutura interna | Açude de vedação elevado | Passagem de fluxo mais direta |
| Diafragma travel | Mais curto | Mais longo |
| Resistência ao fluxo | Moderado | Geralmente mais baixo quando totalmente aberto |
| Manuseio de partículas | Adequado principalmente para fluidos limpos ou levemente contaminados | Mais adequado para lamas e sólidos selecionados |
| Diafragma flexing | Relativamente baixo | Relativamente alto |
| Aplicação típica | Produtos químicos, tratamento e dosagem de água | Águas residuais, lama e meios viscosos |
O projeto correto deve ser selecionado de acordo com a resistência ao fluxo, tamanho das partículas, requisitos de drenagem, método de limpeza e frequência operacional esperada.
Métodos automáticos de atuação da válvula de diafragma
Atuador Pneumático
Um atuador pneumático usa ar comprimido para mover um pistão ou diafragma do atuador interno. Ele fornece resposta rápida e é adequado para comutação frequente e intertravamentos de processo.
O suprimento de ar deve estar limpo, seco e mantido dentro da faixa de pressão especificada. A umidade e as partículas podem afetar as válvulas solenóides, os posicionadores e as vedações do atuador.
Atuador Elétrico
Um electric actuator uses a motor and gearing system to produce linear force. It is suitable where compressed air is unavailable or where the valve operates less frequently.
A fiação elétrica, a tensão, a proteção ambiental e a velocidade do atuador devem ser verificadas antes da instalação.
Atuador Hidráulico
Um atuador hidráulico usa fluido pressurizado para gerar alto empuxo. Normalmente é selecionado para aplicações especializadas que exigem força operacional substancial.
Atuador Comparison
| Parâmetro | Pneumático | Elétrico | Hidráulico |
| Fonte de energia | Ar comprimido | Fornecimento elétrico | Pressão hidráulica |
| Velocidade operacional | Rápido | Moderado or slow | Ajustável |
| Força disponível | Moderado to high | Depende do motor e da engrenagem | Alto |
| Arranjo à prova de falhas | Prático com retorno por mola | Pode exigir energia reserva ou sistema de mola | Requer projeto hidráulico dedicado |
| Uso típico | Operação automatizada frequente | Controle remoto sem ar da planta | Alto-force special applications |
Projetos normalmente fechados, normalmente abertos e de dupla ação
Normalmente fechado
Uma válvula de diafragma automática normalmente fechada move-se para a posição fechada quando o ar de controle ou a energia elétrica são removidos.
Esse arranjo é frequentemente usado em tubulações de dosagem de produtos químicos e de fluidos perigosos, onde interromper o fluxo é a condição mais segura.
Normalmente aberto
Uma válvula normalmente aberta permanece aberta quando a fonte de controle é perdida. Pode ser selecionado para água de resfriamento, circulação protetora ou sistemas de drenagem onde o fluxo contínuo é necessário para segurança do equipamento.
Dupla Ação
Um atuador de dupla ação utiliza pressão externa para abertura e fechamento. Quando o fornecimento falha, a válvula pode permanecer perto da sua última posição.
| Design | Posição após falha de serviço público | Aplicação Típica |
| Normalmente fechado | Fechado | Isolamento químico e dosagem |
| Normalmente aberto | Abrir | Resfriamento e circulação de emergência |
| Dupla ação | Pode permanecer na última posição | Processos industriais controlados |
fornece válvulas termoplásticas para clientes em mais de 60 países. Diferentes ambientes operacionais demonstram que a posição à prova de falhas deve ser determinada pelo risco do processo, e não pela aplicação da mesma configuração a cada pipeline.
Controle On-Off e Modulação
Controle liga-desliga
Um on-off Automatic Diaphragm Valve moves between fully open and fully closed positions. It is commonly used for equipment isolation, batch transfer, tank filling, drainage and emergency shutdown.
O comando pode vir de um botão, chave de nível, pressostato, controlador de processo ou sistema de controle programável.
Controle modulante
Uma válvula modulante move-se para posições intermediárias de acordo com um sinal de controle variável. Pode regular o fluxo, a pressão, o nível do líquido ou a taxa de dosagem de produtos químicos.
Um posicionador compara a posição necessária da válvula com a posição real e ajusta o atuador de acordo.
A relação entre o deslocamento do diafragma e o fluxo nem sempre é linear. A geometria do corpo da válvula, a pressão diferencial e a viscosidade média influenciam a característica real do fluxo.
| Método de controle | Função principal |
| Sinal digital liga-desliga | Abertura ou fechamento total |
| Sinal pneumático | Posicionamento pneumático direto |
| Umalog current signal | Controle de válvula proporcional |
| Comunicação digital | Controle de posição e feedback de diagnóstico |
Diafragma Materials and Chemical Compatibility
EPDM
O EPDM oferece boa flexibilidade e resistência à água e a muitos produtos químicos diluídos. É comumente usado no tratamento de água e em sistemas ácidos ou alcalinos selecionados.
Geralmente é inadequado para óleos de petróleo e muitos fluidos de hidrocarbonetos.
FKM
O FKM oferece resistência a muitos óleos, combustíveis e produtos químicos. Sua adequação ainda deve ser verificada para álcalis fortes, vapor e substâncias reativas específicas.
NBR
O NBR oferece boa resistência ao óleo e propriedades mecânicas. É usado para ar, óleo e fluidos industriais selecionados, mas tem resistência limitada a alguns produtos químicos oxidantes.
Diafragma revestido com PTFE
Um diafragma com face de PTFE é adequado para muitos produtos químicos agressivos e fluidos de alta pureza. Um suporte flexível suporta o PTFE durante movimentos repetidos.
| Materiais | Força principal | Aplicação Típica | Limitação Principal |
| EPDM | Resistência à água e flexibilidade | Tratamento de água e produtos químicos selecionados | Normalmente inadequado para óleos |
| FKM | Resistência a óleo e produtos químicos | Óleo e sistemas químicos selecionados | Não é adequado para todos os meios alcalinos |
| NBR | Resistência ao óleo e resistência mecânica | Ar, óleo e fluidos industriais | Resistência química oxidante limitada |
| PTFE com suporte | Ampla resistência química | Meios corrosivos e de alta pureza | Requer suporte compatível e deslocamento controlado |
Ningbo Baodi Plastic Valve Co., Ltd. projeta válvulas de plástico para indústrias exigentes há mais de 40 anos. A operação confiável requer compatibilidade entre o corpo da válvula, o diafragma, as vedações e quaisquer outros componentes em contato com o contato.
Corpo da válvula Materials for an Automatic Diaphragm Valve
PVC
O PVC é usado para tratamento de água à temperatura ambiente e em muitas aplicações químicas em geral. Sua pressão permitida diminui à medida que a temperatura aumenta.
CPVC
O CPVC oferece melhor capacidade de temperatura em comparação com o PVC padrão. foi uma das primeiras empresas nacionais a aplicar CPVC em válvulas de tubulação de nível industrial.
Uma válvula de diafragma automática CPVC pode ser considerada para tubulações selecionadas de água quente e produtos químicos quando o diafragma e as vedações também forem compatíveis.
PP
O PP é leve e resistente a muitos ácidos e fluidos alcalinos. Sua capacidade de pressão depende da temperatura e do tipo do material.
PVDF
O PVDF é adequado para muitos produtos químicos agressivos e aplicações de alta pureza. A concentração química exata e a temperatura ainda devem ser confirmadas.
Parâmetros de seleção importantes
Tamanho nominal e capacidade de fluxo
O tamanho da válvula deve ser selecionado de acordo com a vazão necessária e a perda de pressão aceitável. Uma válvula moduladora superdimensionada pode operar com uma abertura muito pequena e fornecer baixa precisão de controle.
Um undersized valve may create excessive velocity, noise and pressure loss.
Pressão e Temperatura
A classificação de pressão deve cobrir a pressão normal, a pressão máxima e possíveis surtos. As classificações de pressão da válvula termoplástica normalmente diminuem à medida que a temperatura aumenta.
Pressão Diferencial Máxima
O atuador deve ser capaz de abrir ou fechar a válvula sob a diferença máxima entre a pressão a montante e a jusante.
Um corpo de válvula pode suportar a pressão do sistema enquanto um atuador subdimensionado ainda não consegue fechar a válvula.
Atuador Supply Pressure
A baixa pressão de alimentação pneumática pode causar movimento lento ou fechamento incompleto. A pressão excessiva pode aumentar as cargas dos componentes e a compressão do diafragma.
Frequência do Ciclo
A operação frequente aumenta a flexão do diafragma. O número esperado de ciclos deve ser considerado ao selecionar o diafragma e o atuador.
Posição à prova de falhas
A posição de falha necessária pode ser fechada, aberta ou inalterada. A seleção deve ser baseada na segurança do processo, risco ambiental e proteção do equipamento.
Diretrizes de instalação e comissionamento
Inspecione e limpe o sistema
Antes da instalação, verifique o corpo da válvula, diafragma, atuador e acessórios. Remova areia, fragmentos de plástico, resíduos de soldagem e material de vedação da tubulação.
A válvula não deve ser usada para puxar tubos desalinhados para a posição. A tensão externa pode distorcer um corpo termoplástico e afetar a vedação do diafragma.
Conecte a fonte de controle
Os sistemas pneumáticos devem utilizar ar comprimido limpo e seco. Os atuadores elétricos devem ser conectados de acordo com os requisitos corretos de tensão, fiação e proteção ambiental.
Confirme a posição à prova de falhas
Após a instalação, remova o sinal de controle ou a fonte de alimentação e verifique se a válvula automática de diafragma se move para a posição de segurança pretendida.
Ningbo Baodi Plastic Valve Co., Ltd. obteve as certificações do sistema ISO 9001, ISO 14001 e ISO 45001. O controle de fabricação mantém a qualidade estável da válvula, enquanto o comissionamento ainda é necessário para verificar o sistema completo instalado.
Ajustar o deslocamento da válvula
Os limites de abertura e fechamento devem ser ajustados para fornecer fluxo total e fechamento confiável sem comprimir excessivamente o diafragma.
Os interruptores de limite e o feedback de posição devem ser calibrados em relação à posição real da válvula.
Manutenção de rotina e problemas comuns
Diafragma Inspection
O diafragma deve ser verificado quanto a rachaduras, inchaço, endurecimento, amolecimento e deformação permanente. Vazamentos ao redor do castelo podem indicar falha no diafragma.
Operação lenta
A resposta lenta pode resultar de baixa pressão de ar, filtros bloqueados, tubos de ar pequenos, fluxo insuficiente da válvula solenóide, vazamento do atuador ou endurecimento do diafragma.
Fechamento incompleto
As possíveis causas incluem partículas na superfície de vedação, força inadequada do atuador, ajuste incorreto do deslocamento, deformação do corpo ou danos no diafragma.
Falha frequente do diafragma
Falhas repetidas podem indicar incompatibilidade química, temperatura excessiva, compressão excessiva, alta frequência de ciclo ou erosão de fluxo local.
Ningbo Baodi Plastic Valve Co., Ltd. atendeu dezenas de milhares de empresas industriais. Em sistemas críticos, a substituição preventiva do diafragma com base nos ciclos operacionais e no histórico de inspeções pode reduzir paradas inesperadas.
Aplicações típicas de uma válvula de diafragma automática
Dosagem Química
A válvula pode controlar automaticamente ácidos, álcalis e produtos químicos para tratamento de água, isolando o atuador do contato direto com o processo.
Tratamento de Água e Efluentes
As válvulas automáticas de diafragma são usadas em sistemas de adição química, filtração, neutralização, tratamento de lodo e retrolavagem.
Transferência de fluidos corrosivos
Corpos de válvulas termoplásticos combinados com diafragmas adequados podem controlar muitos fluidos corrosivos. A seleção do material deve ser baseada na concentração, temperatura e pressão.
Pasta e meios viscosos
Uma válvula de diafragma automática direta pode ser considerada para fluidos pastosos e viscosos selecionados após avaliar o tamanho das partículas, a dureza e o comportamento de sedimentação.
Equipamento Automatizado
A válvula pode ser integrada em tanques, filtros, sistemas de mistura, plataformas de dosagem e equipamentos de processo para comutação remota e intertravamentos de segurança.
Perguntas frequentes sobre válvula de diafragma automática
Uma válvula de diafragma automática precisa de ar comprimido?
Um projeto pneumático requer ar comprimido. Os projetos elétricos e hidráulicos utilizam diferentes fontes de energia.
Pode regular o fluxo?
Sim. Uma válvula de diafragma automática modulante equipada com um posicionador pode regular o fluxo, a pressão ou o nível do líquido.
O que acontece se o fornecimento de ar falhar?
A válvula pode fechar, abrir ou permanecer próxima da sua última posição dependendo da configuração do atuador.
Ele pode lidar com lama?
Um projeto direto pode lidar com pastas selecionadas e meios contendo partículas. O tamanho das partículas, concentração e abrasividade devem ser avaliados.
O diafragma pode ser substituído?
A maioria das válvulas de diafragma industriais permite a substituição do diafragma. A tubulação deve ser isolada, despressurizada, drenada e protegida antes da manutenção.
Por que a válvula vaza após fechar?
As causas comuns incluem danos no diafragma, partículas na superfície de vedação, força insuficiente do atuador, deslocamento incorreto ou distorção do corpo da válvula.
Com que frequência o diafragma deve ser substituído?
O intervalo de substituição depende dos ciclos operacionais, compatibilidade química, pressão, temperatura e compressão. Sistemas críticos podem usar um cronograma de substituição planejado.
Uma válvula de diafragma automática de plástico pode lidar com altas temperaturas?
Pode operar dentro dos limites do corpo, diafragma e vedações. CPVC ou PVDF podem ser adequados para aplicações selecionadas acima da faixa normal de PVC, mas a redução de pressão-temperatura deve ser confirmada.
Que informações são necessárias antes da seleção?
As informações necessárias incluem meio de processo, concentração química, temperatura, vazão, pressão operacional, pressão diferencial máxima, conteúdo de partículas, material do corpo, material do diafragma, tipo de atuador, sinal de controle, velocidade operacional, método de conexão e posição à prova de falhas.

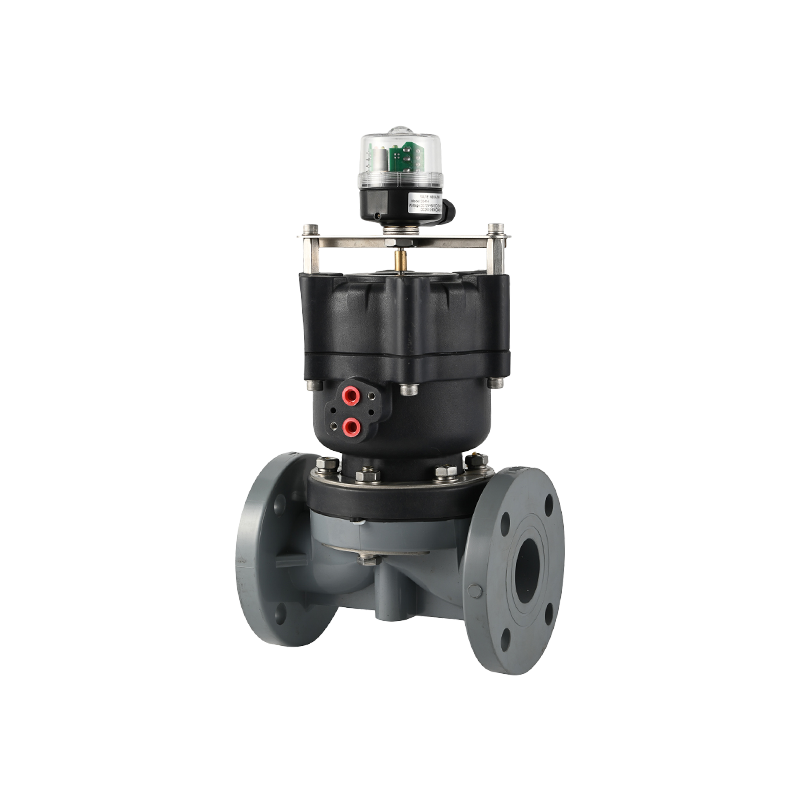

Alto ciclo de vida, excelente desempenho de vedação. Peso leve e excelente resistência à corrosão, devido à construção termoplás...

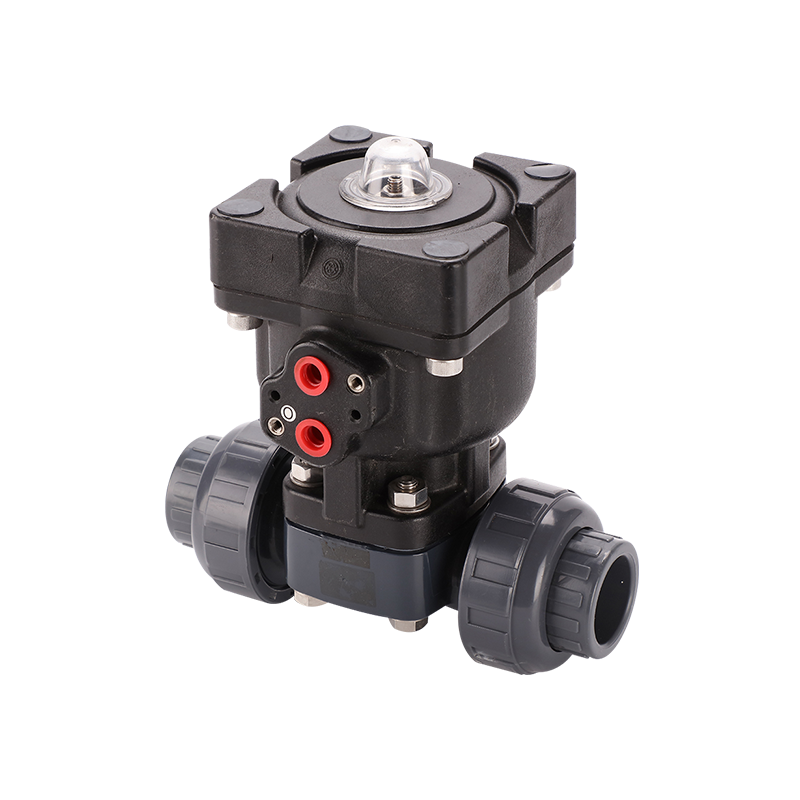

Alto ciclo de vida, excelente desempenho de vedação. Peso leve e excelente resistência à corrosão, devido à construção termoplás...

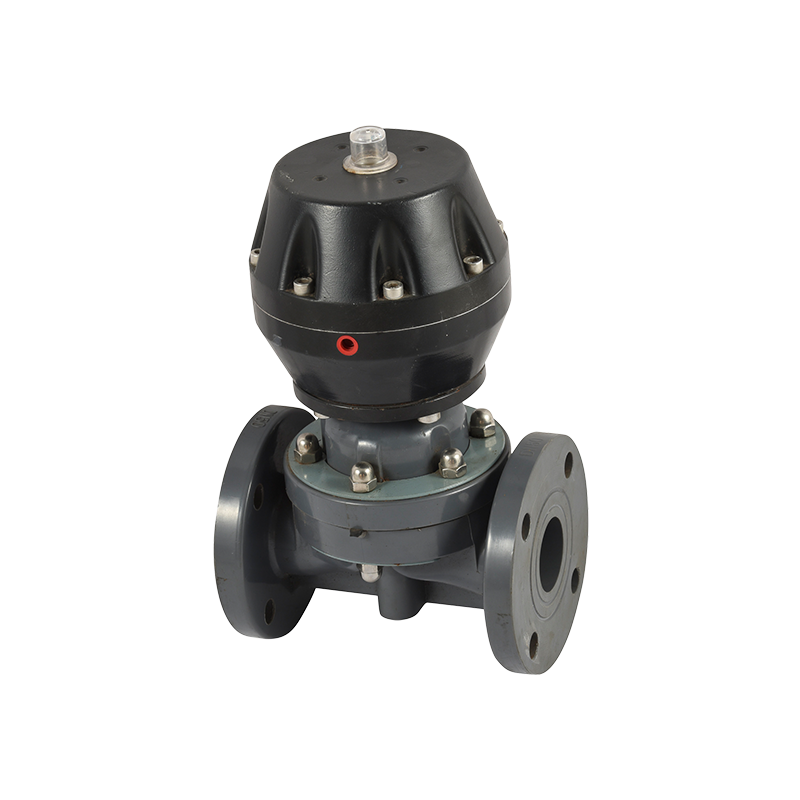

Estrutura dividida, atuador metálico, fácil manutenção e instalação. Pequena resistência ao fluxo, alta capacidade de fluxo e o ...
