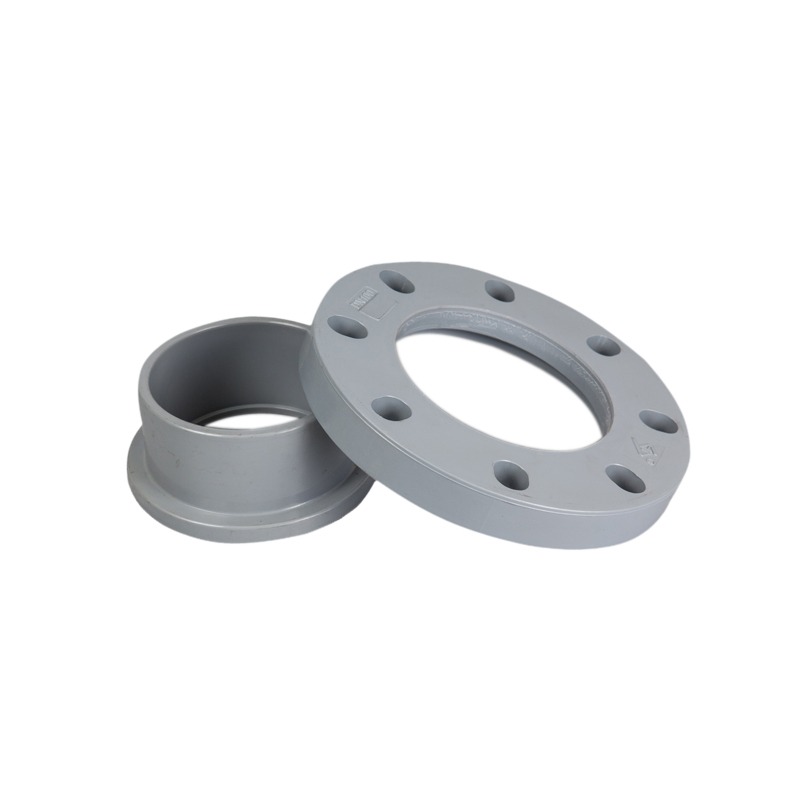

FLANGE DE PEDRA DE CPVC VAN

Os flanges de van stone de CPVC usam um design de flange solto (van stone), permitindo que o anel do flange gire independentemente da extremidade da ponta soldada ou colada ao tubo, o que simplifica o alinhamento do furo do parafuso durante a instalação de sistemas de tubulação de CPVC.

Especificações principais:
• Fabricado de acordo com os padrões DIN e GB, com compatibilidade de face de flange nos padrões ANSI 150#, DIN PN10, JIS 10K e ISO para flexibilidade de instalação entre padrões.
• Um design de anel de flange solto (van stone) permite que os furos dos parafusos sejam girados para alinhamento com o flange correspondente após a extremidade da ponta ser fixada ao tubo, eliminando a necessidade de orientar com precisão o tubo durante a fusão ou ligação.
• As opções de conexão de soquete e de fusão fixam a extremidade da ponta com segurança ao tubo CPVC, correspondendo à classificação de temperatura elevada para a qual o CPVC foi escolhido.
• A absorção de água abaixo de 0,01% e a percentagem de contração abaixo de 0,4% apoiam a estabilidade dimensional a longo prazo sob serviço sustentado.
• A resistência à tração de 41-50 MPa proporciona a resistência mecânica necessária para conexões aparafusadas sob classificações de pressão de flange padrão.
• Disponível em DN15 a DN300, com uma superfície de vedação de face plana classificada como PN10.

O anel de flange giratório é uma vantagem de instalação específica em tubos mais longos ou onde a orientação da extremidade da ponta é difícil de controlar com precisão durante a soldagem por fusão, uma vez que o alinhamento do furo do parafuso pode ser corrigido após a junta ser feita, em vez de exigir um alinhamento perfeito de antemão.

As aplicações típicas incluem processos de CPVC e sistemas de tubulação de água quente, onde a facilidade de alinhamento dos furos dos parafusos durante a instalação reduz o trabalho de campo e erros de instalação.
