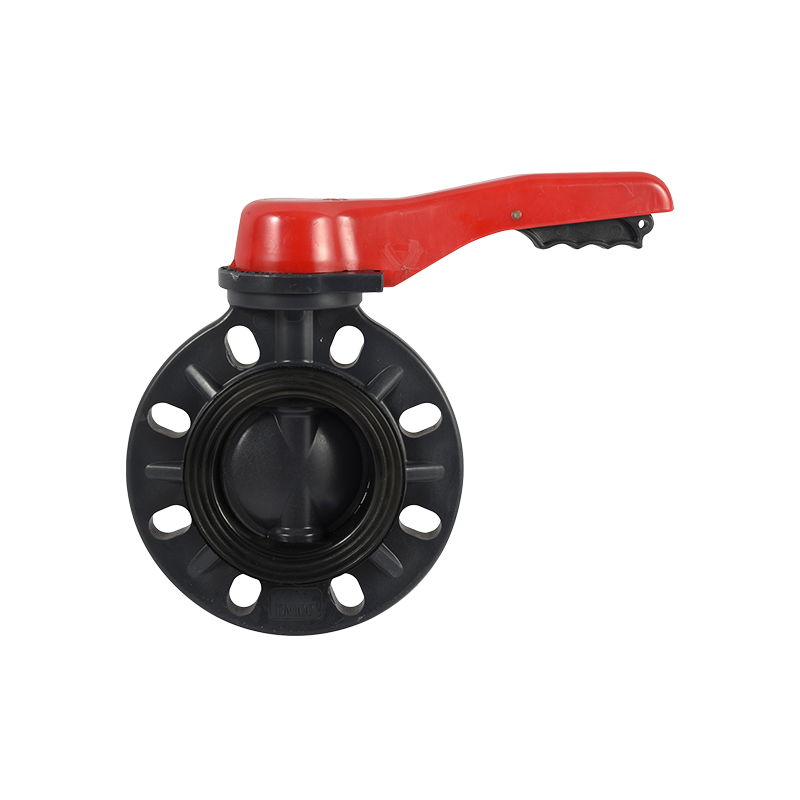

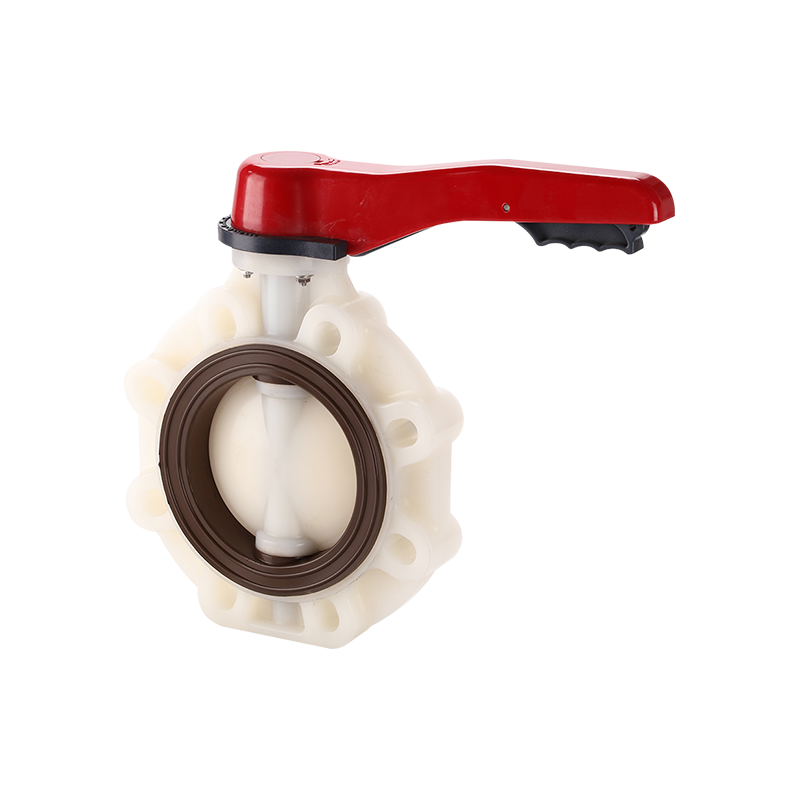

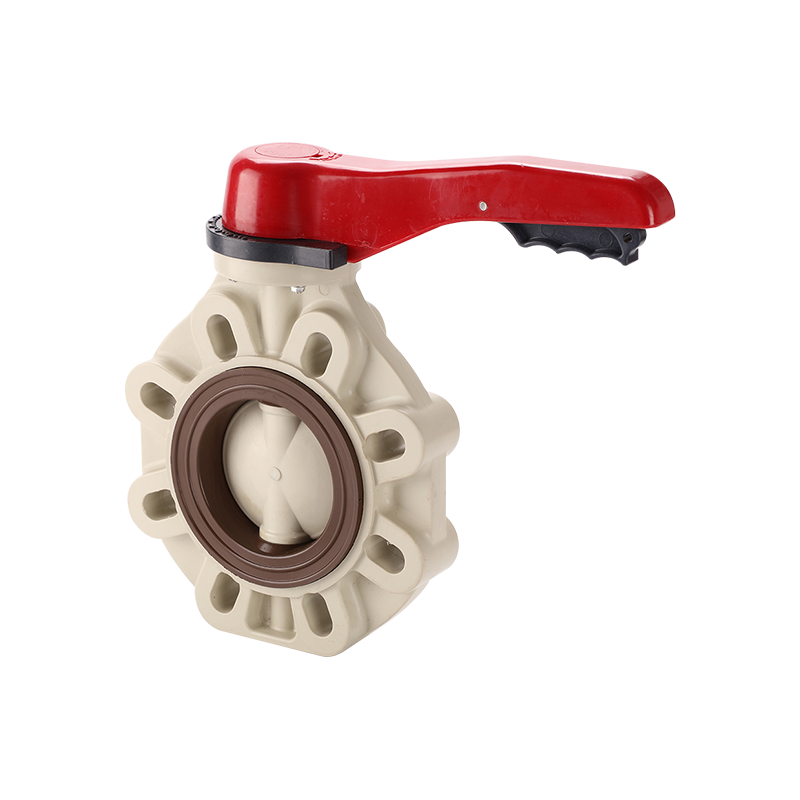

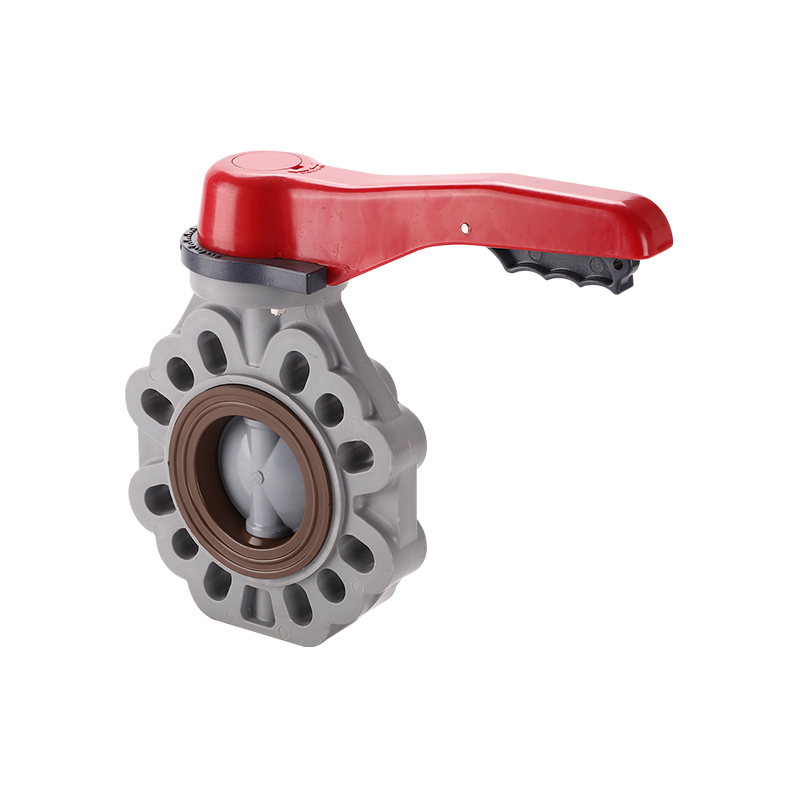

As válvulas borboleta com alavanca desta série são projetadas com um corpo reforçado e sede especialmente projetada para fornecer isolamento confiável de um quarto de volta e desempenho de estrangulamento em aplicações industriais gerais e de manuseio de água.
Principais recursos:
• Uma sede de válvula especialmente projetada melhora o desempenho de vedação em comparação com geometrias padrão de sede de válvula borboleta, reduzindo vazamentos na posição fechada.

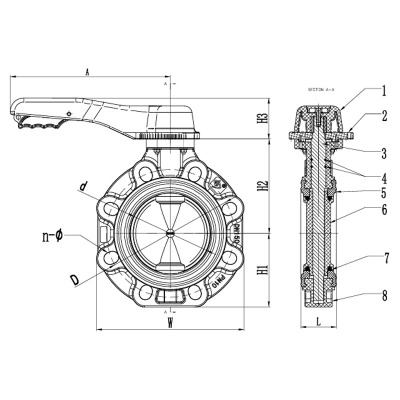

• Um corpo de válvula mais espesso com nervuras de reforço e sem seções ocas foi projetado para minimizar a concentração de tensão, aumentando a resistência estrutural sob condições operacionais adversas, como picos de pressão, vibração e carga mecânica.
• Um design de disco de perfil esférico melhora a durabilidade na interface da sede e também melhora o Cv (coeficiente de fluxo) da válvula, reduzindo a queda de pressão através da válvula em comparação com perfis de disco mais planos.
• A alavanca proporciona operação rápida e tátil de um quarto de volta com indicação de posição, adequando-se a operações frequentes de ativação/desativação, bem como aceleração básica.
A combinação da estrutura reforçada do corpo e da geometria otimizada do disco permite que a válvula mantenha a integridade da vedação e a confiabilidade estrutural durante ciclos repetidos, o que é particularmente relevante para linhas de diâmetro maior, onde a tensão do corpo e a carga do disco são maiores.
As aplicações típicas incluem estações de tratamento de água, sistemas HVAC, linhas de processos químicos em geral e tubulações industriais onde uma válvula de um quarto de volta leve e resistente à corrosão é preferível a alternativas de metal mais pesado. A configuração da alavanca é adequada para diâmetros menores e médios, onde a operação manual de um quarto de volta permanece prática sem um operador de engrenagem.
