Manutenção e controle de risco de válvulas manuais estáticas em sistemas industriais

Quais são os tipos comuns de válvulas manuais?

As válvulas manuais são o tipo mais comum de válvulas nos sistemas de controle de fluidos industriais e são usados ​​em petróleo, química, energia elétrica, metalurgia, tratamento de água, fabricação de papel, farmacêutica, alimentos e outras indústrias. Válvulas manuais Usel Manual de operação, mão -de -rodas, rodas dentadas e outros dispositivos mecânicos para abrir e fechar ou ajustar o fluxo de mídia. Ele tem uma estrutura simples, é fácil de usar, econômico e confiável e é um componente indispensável nos sistemas de tubulações indurais. De acordo com as diferentes formas estruturais, príncipes de trabalho e ocasiões aplicáveis, as válvulas manuais canalmente se dividiram nos seguintes tipos comuns:
Válvula de portão manual
A válvula de portão manual percebe o controle on-off do fluido, movendo o portão em forma de cunha ou paralelo para cima e para baixo. A área de contato entre o portão e o assento da válvula é grande durante a abertura e o fechamento, o que é um local para ocasiões completas de abertura ou fechamento total, mas não é adequado para abertura e fechamento frequentes. A válvula de portão manual tem as vantagens de baixa resistência ao fluido, bom desempenho de vedação, estrutura simples e vida útil longa. É Windeli usado em oleodutos, tratamento de água, sistemas de usinas e outras condições de trabalho com altos requisitos de vedação.

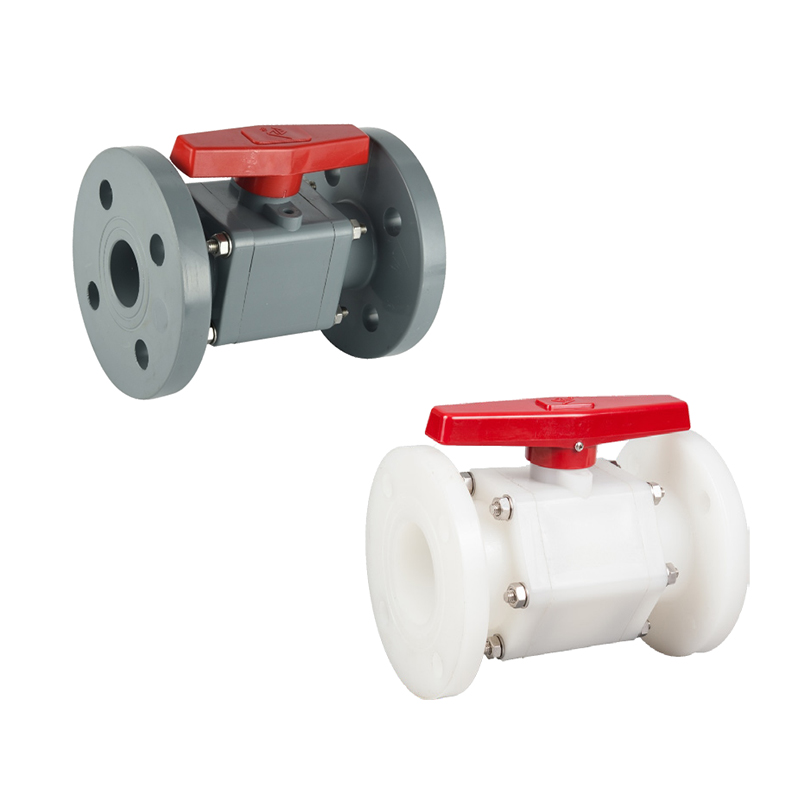

Válvula de esfera manual
A válvula de esfera manual usa a bola para girar 90 ° ao redor do eixo da válvula para controlar o fluxo do meio. A válvula de esfera se abre e fecha rapidamente, possui um pequeno torque de operação e tem um excelente desempenho de vedação. É particularmente adequado para sistemas que requerem abertura e fechamento rápido e operação frequente. É adequado para líquidos limpos, gases e meios corrosivos. É amplamente utilizado em petroquímico, gás natural, farmacêutico, fabricação de papel e outras indústrias. Sua estrutura compacta é particularmente adequada para instalação em espaços limitados.
Válvula de parada manual
A válvula de parada manual ajusta a taxa de fluxo movendo o disco da válvula na direção vertical ao longo da linha central do assento da válvula. Comparado com a válvula da porta, a válvula de parada tem melhor desempenho de ajuste, mas a resistência ao fluido é relativamente grande. A válvula de parada é adequada para o controle OCasions de fluxo ou pressão, é necessária, como equipamentos de caldeira, sistemas de vapor, processos químicos etc. A válvula de parada possui uma estrutura simples e é fácil de manter e é usada em pequenos e médios tubulações.
Válvula de borboleta manual
A válvula de borboleta manual usa uma placa de válvula em forma de disco para girar ao redor do eixo da válvula para abrir e fechar o canal médio. Possui uma estrutura compacta, peso leve e baixo custo e é particularmente situado para o controle de válvulas de grande diâmetro. É comumente usado em tratamento de água, sistemas de ar condicionado, oleodutos de protração de incêndio, indústrias de alimentos e bebidas. Embora o desempenho de vedação não seja tão bom de válvulas de esferas e válvulas de portão, ele tem vantagens óbvias no espaço e ocasiões sensíveis ao peso. Produtos aprimorados, como vedações bidirecionais e válvulas de borboleta excêntricas, as leneiras aumentam efetivamente sua faixa de aplicação.
Válvula de plugue manual
As partes de abertura e fechamento da válvula de plugue manual são plugues cônicos ou cilíndricos, que são abertos e fechados por rotação. Seu canal de fluxo é geralmente reto com baixa resistência ao fluido. A estrutura é simples e adequada para abertura e fechamento frequentes. É amplamente utilizado na exploração do campo de petróleo, transmissão de gás, redes de tubos urbanos e outros campos. Como as válvulas de plug são propensas a desgastar, as válvulas de plugue modernas optam por lubrificação ou estruturas de vedação suave para improvisar a vida e o desempenho de vedação.

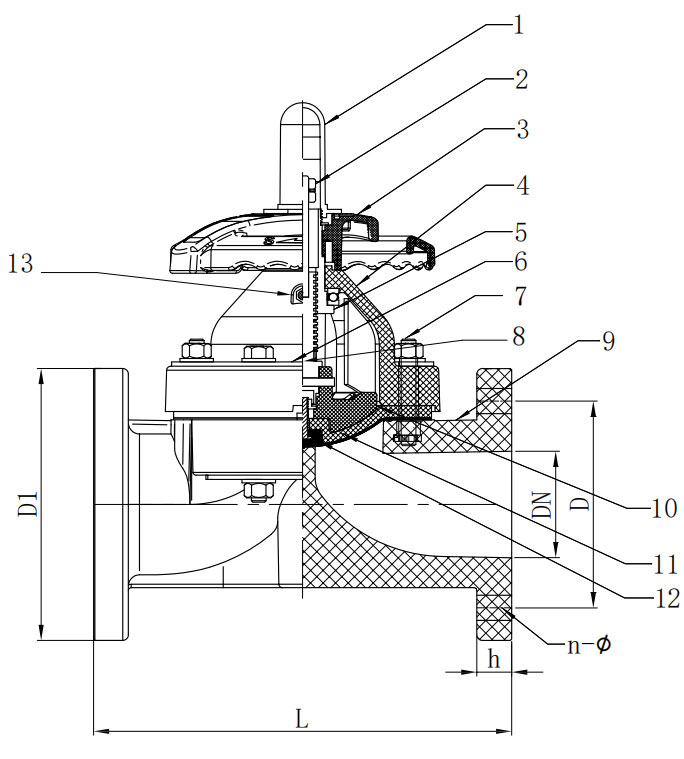

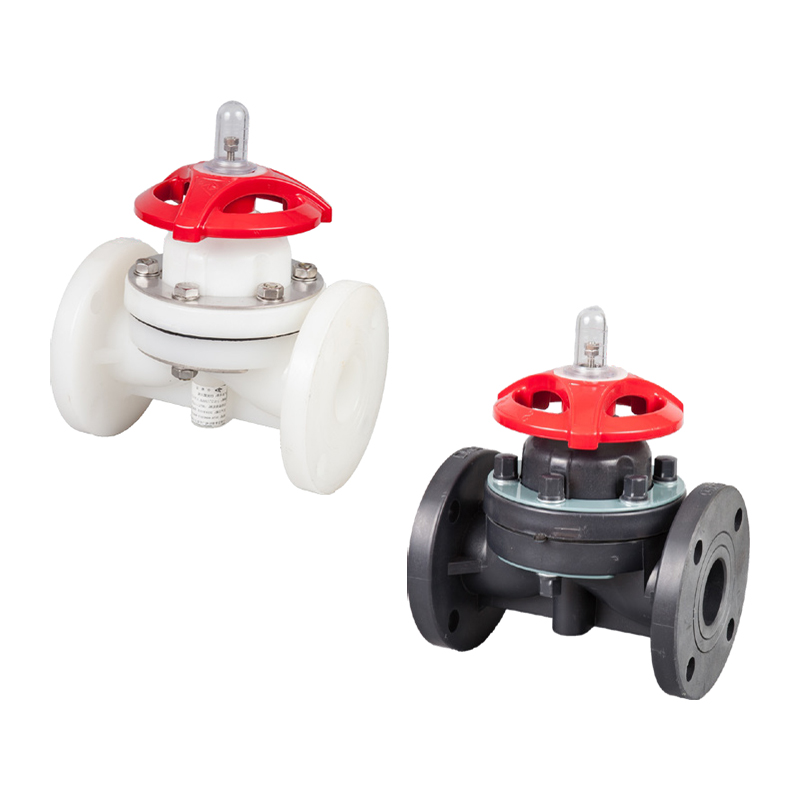

Válvula de diafragma manual
A válvula de diafragma manual usa um diafragma flexível como uma parte de abertura e fechamento, que é um site para controlar sistemas de tubulação que contêm partículas sólidas, meios corrosivos ou fluidos viscosos. Sua maior vantagem é que não é uma parte de metal em contato com o meio, evitando problemas de corrosão e polição. É adequado para fluxos de processo de alta limpeza, como produtos farmacêuticos, alimentos e bioquímicos, e é widley usado em sistemas CIP/SIP. Devido à sua estrutura especial, é convencido para reparar e substituir o diafragma.

Válvula de agulha manual
A válvula da agulha usa um núcleo de válvula de controle esbelto para aceitar pequenos fluxos de controle. Utilizado principalmente na regulação do fluido de alta precisão, como sistemas de instrumentos, sistemas de amostragem, circuitos de controle hidráulico ou pneumático. Estrutura compacta, alta precisão da regulação, amplamente utilizada em pesquisas científicas, laboratórios e dispositivos de gás de alta pressão.
Válvula de retenção manual
As válvulas de seleção da ALTHROW geralmente funcionam automaticamente, alguns sistemas usam válvulas de verificação com funções manuais. USSED para evitar o refluxo médio e permitir circunstâncias internacionais manuais. Comumente usado em ocasiões de alta segurança, como caldeiras de alta pressão, estações de bombeamento, tanques de armazenamento químico, etc.

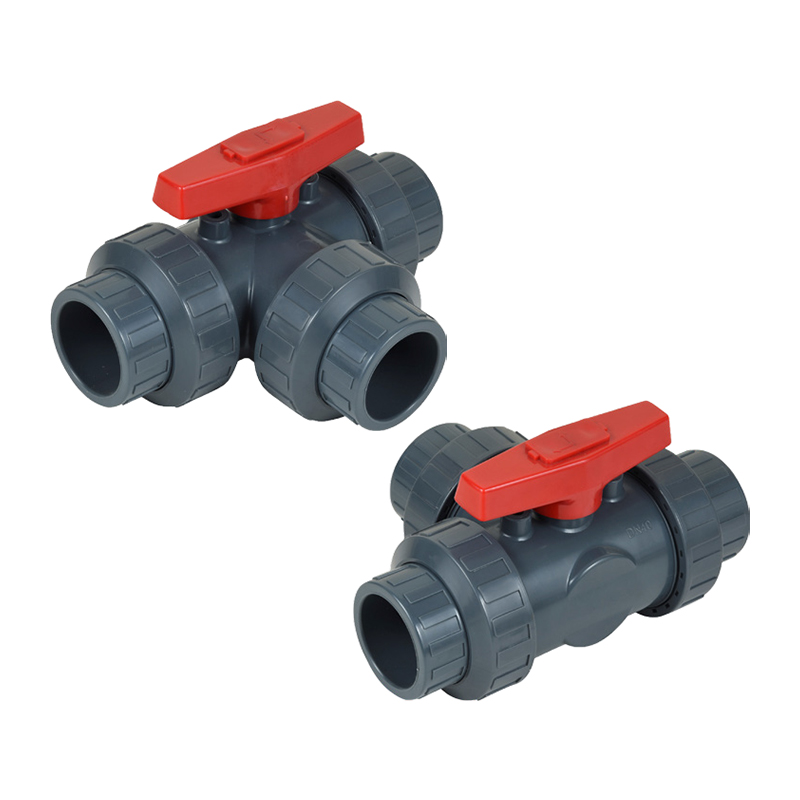

Válvula de três vias manuais
As válvulas manuais de três vias podem ser divididas em estruturas "T-Type" e "L-Type", adequadas para alterar o fluido ou a realização da comutação multicanal. É usado principalmente em sistemas de mistura, desvio ou desvio e é amplamente utilizado em HVAC, processamento de alimentos e comutação de pipeline. Operação flexível, estrutura diversificada, pode ser combinada com válvulas de esferas, válvulas de plugue e outras formas de design.

Qual é a diferença entre válvulas manuais de bola e válvulas manuais de portão na estrutura e no método de vedação?

Válvulas de esferas manuais e válvulas de portão manual Duas válvulas de corte de oleodutos comuns, amplamente utilizadas em sistemas independentes, como petróleo, produtos químicos, metalurgia, energia elétrica e construção. ALTROW Ambos desempenham o papel de abrir e fechar fluidos e cortar passagens em termos de função, existem diferenças essenciais em seu design estrutural, princípio de vedação, desempenho e cenários aplicáveis.
Diferenças de projeto estrutural
O núcleo estrutural da válvula de esfera manual é uma esfera oca, que controla o meio e fora do meio girando a esfera. A esfera é usualmente uma bola de metal sólida com um orifício, que é conectado axialmente ao caule da válvula. A válvula de esfera é usualmente uma estrutura de um quarto de volta e só precisa girar 90 ° para mudar de completo para completo fechado. A estrutura do corpo da válvula é principalmente de duas peças ou três peças, o que é convocada para manutenção e substituição de peças internas. A superfície da esfera é usinada com precisão e coopera com a vedação de vedação para formar um par de aling. A estrutura geral é compacta e leve, que é fácil de instalar em locais com espaço limitado.
Os principais componentes estruturais da válvula manual da válvula são portões de forma ou paralelos, que são abertos e fechados levantando verticalmente o portão para cima e para baixo. As taxas de portão e quedas ao longo do movimento em espiral da haste da válvula, USALLYA, um estructer multi-turno, e o processo de abertura e fechamento está relacionado a lentamente. O corpo da válvula da porta é genell a fundição integrante com uma cavidade interna profunda e grandes dimentos estruturais. Como o portão precisa ser totalmente invasor no topo da cavidade da válvula para abrir totalmente, o portão manual mais requisitos para o espaço e o torque de operação, a válvula de esfera rasgada.
Diferença no método de vedação
A válvula manual de esfera adota uma estrutura de vedação de rosto. O par de vedação é formado pelo contato entre a superfície da bola e o assento de vedação, que geralmente é feito de politetlafluorothileno (PTFE), polímero reforçado, metal ou material compósito. A bola sempre mantém contato com a rotação de vedação de vedação, e a vedação eficaz é alcançada através da bola flutuante ou do design da bola fixa. A válvula de esfera tem excelente desempenho de vedação e baixa taxa de vazamento extrema, o que é particularmente adequado para condições de trabalho com altos requisitos para zero vazamento. Algumas válvulas de esferas de ponta também possuem estruturas de vedação de mão dupla e à prova de fogo e antiestáticas para melhorar a segurança.
A válvula manual da porta adota uma estrutura de vedação de arame. O par de vedação é formado pelas bordas nos dois lados do portão e pela superfície de vedação do assento da válvula. A superfície de vedação é feita principalmente de materiais metálicos, como aço de liga, liga dura e estreita. A vedação depende da cooperação da pressão média e do aperto do portão, e o efeito de vedação é bom como válvula de esfera sob condições de baixa pressão. Devido ao forte atrito entre o portão e o assento da válvula durante o processo de abertura e fechamento, é fácil de usar e os requisitos de precisão de processamento e montagem são altos. Algumas válvulas de portão portões ou estruturas de auto-altura da pressão para melhorar a vedação, mas seu desempenho geral de vedação ainda é um pouco inferno às válvulas Thar.
Diferenças no desempenho de abertura e fechamento
A válvula de esfera manual se abre e fecha rapidamente, possui baixo torque e é fácil de operar. Seu ângulo de rotação é de apenas 90 °, adequado para sistemas que são frequentemente operados ou de corte médio rápido. Não há atrito durante o processo de abertura e fechamento, e a ação é estável, o que é específico adequado para ocasiões que requerem desligamento de emergência.
A válvula de portão manual se abre e fecha lentamente, e a roda de mão precisa ser girada várias vezes para concluir toda a operação. Devido ao movimento longo e descendente do portão, cupuizado com a perda mecânica do mecanismo de transmissão da linha da haste da válvula, o processo de operação é demorado e trabalhoso. Não é adequado para abertura e aglomerados gratuitos, mas possui capabilitos confiáveis ​​de vedação a longo prazo em sistemas de oleodutos de grande diâmetro e baixa frequência.
Diferenças no escopo da aplicação
A válvula de esfera manual é adequada para sistemas de tubulação que requerem abertura e fechamento rápidos, boa resistência ao fluxo. É particularmente adequado para indústrias com controle de aderência, como gás natural, petróleo refinado, fêmicas, produtos farmacêuticos e tratamento de água. Possui uma estrutura compacta e instalação flexível e é adequada para equipamentos ou dutos de filial com espaço limitado.
As válvulas manuais de portão são adequadas para pipelines de tronco com grandes diâmetros, operações de baixa frequência e pequenas mudanças de pressão. Eles são a posição usitada de wideli de usinas de água, aquecimento, eletricidade, metalurgia e outros sistemas, e são especiais de sitoraes como dispositivos de corte. Sua resistência ao fluxo é extremamente baixa e quase não é uma queda de pressão no estado aberto completo, o que é mais amigável aos sistemas de transmissão de longa distância.
Capacidade de fluxo e perda de pressão
O canal dentro da bola da válvula de esfera manual é projetado com um design integral. O meio quase não tem resistência ao fluxo ao passar pela válvula e nenhuma queda de pressão óbvia é gerada. Ele tem pouco impacto na eficiência do sistema e é adequado para fluxos de processo que requerem transmissão eficiente.
As válvulas manuais de portão também têm uma pequena resistência ao fluxo no estado totalmente aberto, mas são propensas a turbulência e vibração quando parcialmente ou incompleto aberto. Comparados com as válvulas de bola, suas estruturas locais têm maior probabilidade de surgir erosão média, o que, por sua vez, afeta a vida útil da superfície de vedação.

Como escolher válvulas manuais para a indústria alimentar ou farmacêutica

Nas indústrias alimentares e farmacêuticas, as válvulas manuais notas apresentam a função básica de abertura, fechamento, regulamentação e corte, mas também são a limpeza de produtos e a conformidade da produção. Como essas indústrias têm requisições extremamente altas para higigiene, materiais e capabilitos anti-poluentes, a seleção deve seguir estritamente os padrões relevantes do setor e considerar totalmente fatores como características médias, fluxo de processo, métodos de limpeza e desinfecção e materiais de estrutura de válvulas.
Projeto estrutural que atenda aos padrões higiênicos
As indústrias alimentares e farmacêuticas têm requisitos extremamente altos para as linhas de limpeza da superfície da etipção. As válvulas manuais devem ter características como não ângulos mortos, sem retenção e limpeza fácil. Ao selecionar, produtos de válvula que atendem a certificações higiênicas como o EHEDG (Grupo de Design de Engenharia Higiênica Europeia), 3-A (American Dairy Hygienne Association Standards) e o FDA (American Food and Drug Administration) Shoup têm prioridade. O Shop de cavidade da válvula adota um design de furo inteiro para garantir que o meio flua sem problemas sem a retenção; O Shoup Surface da Internet é polido eletroliticamente e o Rouness deve ser controlado RA ≤ 0,4 μM para evitar a adesão bacial.
Seleção de materiais corporais da válvula e materiais de vedação
A seleção do material afeta diretamente a resistência à corrosão, a resistência à temperatura e a biocompatibraria da válvula. As indústrias alimentares e farmacêuticas recomendam o uso de aço inoxidável 316L como material principal para o rupia da válvula de sua excelente resistência e soldabilidade da corrrosão, e sua capacidade de suportar os sistemas de vapor de ácido, álcalis e alta temperatura comumente used em sistemas de CIP (limpo no local) e SIP (esteriliza no local). As focas devem ser MADA de politetrafluorometileno de nível alimentar certificado pela FDA (PTFE), EPDM (borracha monômero de dieno do dieno etileno do etileno) ou FKM (fluororberber) e outros) e outros) materiais com boa resistência química e calor para garantir que o meio não seja contaminado.
Fácil de CIP/SIP Limpeza e esterilização
Durante a produção de alimentos e medicamentos, o sistema de tubulação precisa ser limpo regularmente no lugar (CIP) e esterilizado a vapor no lugar (SIP). A estrutura da válvula precisa ser compatível com esse tipo de limpeza. Ao selecionar, considere que a cavidade da válvula tem uma função de esvaziamento automática, a limpeza livre de Itsidue, a Ceal possui alta resistência ao temperamento de temperatura (≥150 ° C) e o que a válvula suporta o tempo de ciclo de esterilização (geralmente recuperado a mais de 30 minutos). As estruturas de válvulas de três vias, válvulas de diafragma e válvulas de amostragem aspíticas foram otimizadas e são mais adequadas para esses processos.
Tipos de válvulas de sanite preferidas, como válvulas de diafragma e válvulas de borboleta
As válvulas de diafragma são amplamente utilizadas em locais com requisitos de clipes altos, a mídia entre em contato com a cavidade interna do corpo da válvula e o material da diafraagma. Sua estrutura é simples e a área de retenção não é na cavidade da válvula, que é particularmente o local para transmitir alto viscounty, partículas sólidas ou meios corrosivos. As válvulas de borboleta têm as características da estrutura compacta, peso leve e abertura rápida e fechamento. Eles são usados ​​em situações de baixa pressão ou alto fluxo, especialmente para enchimento, filtração e transporte. As válvulas sanitárias de borboletas estão equipadas usando conexões de grampo de liberação rápida, que são fáceis de desmontar, limpar e manter no local e conhecer especificações GMP.
Método de conexão Shoup atende aos requisitos sanitários
O método de conexão das válvulas manuais está diretamente relacionado ao desempenho de vedação de sanite. Métodos de conexão sanitária, como tipo de grampo, tipo de soldagem ou tipo de flange, devem ser preferidos. A conexão do tipo grampo pode ser rapidamente desmontada e montada, adequada para equipamentos que são frequentemente limpos; A conexão do tipo soldagem possui boa força estrutural e vedação, adequada para ocasiões permanentes de montagem; A conexão do tipo flange é principalmente USSED em grandes sistemas, mas a estrutura de vedação do flange de sanita deve ser selecionada. Independentemente do método, a superfície de vedação deve manter a precisão do processamento e o acabamento da superfície para evitar o crescimento microbiano.
Controle anti-mistura e lote
Os processos de produção de várias variedades e pequenos lotes nas indústrias alimentares e farmacêuticas requerem maior confiabilidade na troca e vedação das válvulas. Estruturas como válvulas de comer dupla ou válvulas anti-mistura devem ser selecionadas para evitar a contaminação cruzada entre os lotes. O SHOUP da válvula possui uma função de posicionamento de limite de metal para evitar resíduos ou mistura devido à mioporação; Ao mesmo tempo, a gravação do parâmetro de suporte de suporte do SHOP para atender aos requisitos de rastreabilidade do GMP.
Conformidade com os requisitos de GMP e validação
De acordo com os requisitos do Bom Manoufact na prática (GMP) para a produção farmacêutica, o SHOP de equipamentos tem Goodiabilidade e consistência. O Shop Manual da Válvula Manual selecionado possui documentos de validação, incluindo certificação de material, relatório de teste de material de vedação, relatório de teste de pressão, certificação Rawghins de superfície, desenhos de instalação, etc. Ao mesmo tempo, a fabricação precisa fornecer QI (confirmação de instalação)/OQ (confirmação da operação)/PQ (desempenho de desempenho) Document para meeet a revisão do sistema de gerenciamento da qualidade.
Resistência à corrosão e avaliação da vida útil
Mídia comum na indústria de alimentos, como laticínios, suco, molho de soja e álcool, têm certa acidez e alcalinidade; Na indústria farmacêutica, como etanol, peróxido de hidrogênio e desinfeta ácido, são altamente corrosivos. A estrutura da válvula deve ser capaz de suportar a erosão de longo prazo, de limpeza de agentes e reagentes químicos enquanto envolve a vida útil do serviço. É recomendado para usar uma válvula de aço inoxidável que tenha sido polida eletrolítica jateada de areia, e o selo deve suportar pelo menos 500 falha nos ciclos CIP/SIP.
Conveniência operacional e design ergonômico
Como dispositivo de operação de campo, as válvulas manuais requerem um bom design ergonômico. O SHOUP da alça é feito de material não deslizante, com marcas claras, ângulos de abertura e fechamento precisos e adequados para operação com luvas; Algumas estações operacionais de alta frequência podem ser equipadas com dispositivos limitados ou indicadores de posição. Se instalado em um local alto ou remoto, um mecanismo de operação de roda dentada ondulado para melhorar a convocação do Openion.

Quais são os requisitos especiais de projeto para válvulas manuais em condições de baixa temperatura (como nitrogênio líquido)?

As válvulas manuais usadas em condições de baixa temperatura, especialmente em condições de meios criogênicos, como nitrogênio líquido (o ponto de ebulição é -196 ° C), devem ser projetados e manuparados com uma série de requisitos especiais em mente para garantir que as válvulas possam operar com segurança, confiabilidade e por um longo tempo em temperatura extremamente. O nitrogênio líquido é amplamente utilizado em aeroespacial, fabricação eletrônica, congelamento médico, preservação biológica da amostra e processos indurais criogênicos, desafios para os materiais, vedação, desempenho operacional e estabilidade estrutural das válvulas. Para nitrogênio líquido e outros ambientes de aplicação criogênicos, as válvulas manuais Shoup têm os seguintes requisitos de design -chave:
Seleção de materiais com forte adaptabilidade de baixa temperatura
Os materiais metálicos geralmente correm risco de fratura em granulação em condições de baixa temperatura; portanto, peças metálicas, como corpos de válvula, tampas das válvulas, discoteca de válvulas e hastes de válvula para usar materiais com baixo teor de temperaturas com boa resistência ao impacto e resistência ao impacto. Os materiais comuns incluem aço da mancha austenítica (como 304L, 316L), 9% de aço de níquel, liga de alumínio, liga de cobre, etc. Entre eles, o aço austenítico da mancha tem boa ductilidade de temperatura e desempenho de nitrogenos de trabalho. O material deve passar por um teste de impacto de baixa temperatura (como um teste de Touveness de impacto -196) e um certificado qualificado de qualidade de material qualificado.
Projeto de estrutura estendido do capô
A baixa temperatura geralmente usa um projeto estendido de capô (capô extinto), cujo objetivo é manter a cavidade de embalagem e o mecanismo de operação longe da zona de baixa temperatura para evitar a falha de congelamento ou a deformação de peças de operação. O comprimento do capô estendido precisa ser determinado com base no diâmetro nominal da válvula, na espessura da camada de isolamento do sistema e na temperatura operacional, geralmente atingindo 250 mm a 500 mm ou mais. Essa estrutura ajuda a manter a haste da válvula funcionando na zona de temperatura normal, prolongar a vida útil do selo e impedir que o operador tocasse o congelamento devido à geada de baixa temperatura.
Design do sistema de vedação de baixa temperatura
As focas são propensas a endurecer, rachaduras em britelas ou até falha em baixas temperaturas extremas, de modo que os materiais de vedação com excelente desempenho baixa devem ser selecionados. Commonly Ussed Low-Temperature Sealing Materials Include Ptfe (Polytetrafluoroethylene), Polychlorotrifluoroethhylene, Peek (Polyetheretherketone), Metal Spring-Loaded Sealing Systems, etc. USE LIP-SHAPED, V-SHAPED, ELASTIC COMPENSATION OR METAL-CLAD SEALINGSTURES to IMPROVE THE ADAPTIVEAUTISE OF THE SEALING SUROFACE To TEMPEARATURATURATE CHANGES. O SHOPE DE VENAGEM DO ANEGO DE VÁLVULA EVED MATERIAIS DE BORRAGEM, porque eles são propensos a endurecer, rachaduras ou deformação permanente em temperaturas de nitrogênio líquido.
Projeto Baixa Baixa Vazamento e Anti-Flor
O gás evaprado de nitrogênio líquido é nitrogênio inerte. O acúmulo em um sistema fechado leva para aumentar a pressão ou mesmo o risco de explosão. Antes, as válvulas criogênicas devem ter níveis ultra-baixos de vazamento. É recomendado para usar produtos que atendem a vazamentos de vazamento de baixo teretraturatória SUSH SUSH ASO 15848-1, API 598 e API 607. Os parafusos, porcas e outras peças de conexão na área de vedação precisam ser projetadas para evitar a graça fria. As peças de aço com baixo teor de temperamento devem ser selecionadas e a linha de rosca desenhada e equipada tereadeRadsure, isso vai afastar ou selar a falha de vedação durante a expansão e contrato térmico.
Resistência ao estresse térmico e design de estabilidade dimensional
A válvula freqüentemente muda entre a temperatura normal e a baixa temperatura ou está em um estado de operação de baixa temperatura por um longo tempo. O material é propenso a expansão térmica e contrato, geração de tensão térmica. A relação correspondente dos coeficientes de expansão térmica dos componentes diferentes deve ser controlada para impedir a deformação, deslear a desleração do selo ou conexão solta devido ao acúmulo de tensão térmica. A tolerância correspondente entre a haste da válvula, a caixa de recheio e o corpo da válvula deve ser completa, considere o encolhimento de baixo teparato para evitar bloqueios ou vazamentos.
Impedir o congelamento e interferência de mecanismos de operação
As peças de operação da válvula manual (como mão de mão, linhas de caule e glândulas de embalagem) devem ser impedidas de congelamento ou bloqueio em ambientes de baixa temperatura. Para esse fim, o Shop Grease de baixa temperatura pode ser usado para manter a lubrificação e impedir que o vapor de água contesse gelo. Rolamentos auto-lubrificantes, vedações de camada dupla, expurgos de nitrogênio etc. são usados ​​em alguns projetos estruturais para reduzir o atrito operacional e manter o mecanismo flexível. Além disso, para melhorar a segurança e a operação, os mecanismos com interruptores de limite ou instruções de torque devem impedir que a operação excessiva danifique a estrutura da válvula.
Isolamento a vácuo e medidas de preservação a frio
Os sistemas de válvula média de baixa temperatura são, geralmente, os pipelines isolados de connemuuuuuuuuuuum. O alojamento da válvula e as peças estendidas da tampa da válvula Neeed para ter bons projetos de preservação a frio para evitar vazamentos de frio e geada na superfície externa. O alojamento pode ser coberto com uma camada de vácuo, camada de isolamento anerogel ou material de isolamento reflexivo de várias camadas. Para sistemas que requerem desempenho extremo de isolamento extremo, uma estrutura de válvula de baixa temperatura com uma concha de camada dupla e um intercalador de vácuo podem ser selecionados.
Adaptar -se às condições especiais de instalação e manutenção
As válvulas em sistemas de nitrogênio líquido estão instaladas ao ar livre, verticalmente ou vertical, o que coloca aditições na postura da válvula e no espaço de operação. O design deve garantir que a válvula ainda possa manter uma boa funções de vedação e abertura e fechamento em diferentes direções de instalação. Durante a manutenção, devem ser consideradas estruturas que podem substituir vedações ou embalagens sem desmontagem completa, como válvulas de bola montadas no topo, válvulas de parada de estrutura dividida, etc., para reduzir os custos de manutenção e os riscos operacionais.

Quais válvulas manuais do SHOUP devem ser definidas no sistema de pipeline?

Os sistemas de entrega de fluidos industriais, as válvulas manuais são os elementos de controle mais básicos e comuns, e realizam funções importantes, como regulação de abertura e fechamento, desvio, corte, prevenção de refluxo e alívio de pressão do meio no pipeline. O arranjo razoável de válvulas manuais não ajuda a melhorar a confiabilidade e a eficiência da operação de pipeline, mas também afeta diretamente a manutenção, a segurança operacional e a economia de investimentos do sistema. A localização da válvula manual Beadramined abrangente com base em uma variedade de fatores, como fluxo de processo, características do fluido, controle do sistema, requisitos, a Operação de Pessoal Convidence e a frequência de manutenção. Em diferentes indústrias e estruturas do sistema, as válvulas manuais devem ser definidas nos seguintes locais importantes:
Entrada de equipamentos e saída
Todas as bombas, compressores, troca de calor, filtros, reatores e outros equipamentos importantes devem estar Encluídos com válvulas manuais nos pipelines de entrada e saída. Sua função é obter início e parada independentes, isolamento de manutenção ou corte de emergência do equipamento. Ao executar a manutenção do equipamento ou o tribunal, a válvula pode ser fechada para evitar refluxo ou vazamento médio para garantir uma operação segura. O shoup ​​do tipo de válvula apropriado será selecionado de acordo com o nível de pressão do equipamento, como uma válvula de parada para obter uma abertura e fechamento rápidos. Para equipamentos de operação bidirecional, o Shoup de design de intertravamento duplo da válvula também será consedido.
Pontos de ramificação de rede de pipeline e pontos de confluência
Existem várias ramificações, confluências, ignorantes ou tubulações de comutação na rede de pipeline. As válvulas manuais devem ser definidas nos pontos de ramificação e nos pontos de confluência para alcançar o controle e a seleção da direção do fluxo. Por exemplo, quando vários dispositivos compartilham o pipeline de transmissão principal, a bengala de válvulas manuais usada para alcançar ou equipamento. Definir válvulas de ramificação razoável O CANO isola e efetivamente as áreas locais e fechar alguns oleodutos durante períodos não operacionais para economizar energia e redutir, evite evitar a propagação da poluição.
Entrada e saída de tanques de armazenamento e recipientes
As enseadas e pontos de venda de vários recipientes, como tanques de matéria -prima, tanques tampão, tanques intermediários e tanques de armazenamento de gás liquidados, devem ser equivocados com válvulas manuais. As válvulas são usadas para controlar o carregamento e descarregamento, despejo de tanques, limpeza e manutenção do meio no tanque. A válvula inferior do SHOP de tanque de armazenamento líquido também considera o projeto de drenagem para reduzir o acúmulo de líquido residual na garrafa do tanque. Os tipos de válvulas comuns incluem válvulas de esferas, válvulas de porta, válvulas de assento de ângulo, etc., que devem ter a capacidade de evitar vazamentos, operação flexível e se adaptar às características do meio. Os tanques de armazenamento médio de formulário e corrosivos, válvulas à prova de explosão ou resistentes à corrosão são selecionadas.
Posições de escape de alto ponto e drenagem de baixo ponto
Definir uma válvula de escape manual no ponto alto do sistema de pipeline, lança efetivamente o sistema para impedir o bloqueio de ar, o martelo de ar ou a fluxo de fluxo. Uma válvula de drenagem é ajustada no ponto baixo para remover o condensado, a limpeza do fluido ou o líquido residual após o teste de pressão do sistema. Essas válvulas geralmente são usadas com frequência durante o comissionamento, desligamento ou manutenção do sistema. Estruturas que fáceis de operar rapidamente são selecionadas, como válvulas de bola retas, válvulas necessitadas, válvulas de escape rápidas, etc.
Sentições de controle crítico de pipelines de transmissão de longa distância
Nos sistemas de transmissão de planta cruzada e de longa distância, as válvulas manuais devem ser definidas em funções de controle de seção de controle de controle razoável. Se uma seção do oleoduto falhar, o problema é caado fechando rapidamente a válvula para evitar o desligamento de toda a linha. A posição de configuração geralmente se refere à distância, cair, alterações no terrão e perda de pressão. É uma prática comum de engenharia para estabelecer um conjunto de válvulas manuais a cada 200 a 300 metros, especialmente para sistemas de tubulação longos, como petróleo, gás natural, abastecimento de água e aquecimento.
Pipeline Junction e System Conversion Point
Na posição da interface dos meios diferentes, diferentes níveis de pressão ou seção de temperatura diferente, as válvulas manuais podem isolamento físico uma influência preta. Entre os sistemas de conversão, compressão e redução de pressão frios e quentes, válvulas manuais de orfiguração do tipo de desligamento, alcançam comutação segura. As válvulas Shoup também serão instaladas em funções, como direção de processo, interface de medição, antes e depois da filtração, para facilitar a medição segmentada, a substituição média ou a limpeza do equipamento.
INSPEÇÃO DO PIPELEMENT E MANUTENÇÃO BIVIMENTO
Para não afetar a opência contínua do processo principal, os pipelines de desvio são geralmente definidos lados da seção do equipamento ou do tubo e as válvulas manuais são instaladas para realizar as funções de inspeção e comutação do sistema. Quando uma seção do tubo principal precisa ser substituída ou mantida, a abertura da válvula de desvio continua executando o Unininterrup. A participação nos salários da configuração da válvula de desvio para o equilíbrio da série/paralelo e resistência ao fluxo para impedir os canais de fluxo principal e de fluxo secundários da difissão e secundária.
Área de proteção de segurança e islação de emergência
No sistema de transporte médio tóxico, prejudicial e inflamável, as válvulas manuais devem ser definidas na entrada do sistema, saída e nós -chave para operações de emissão de emergência em caso de vazamento ou incêndio. Usado em conjunto com válvulas de corte rápido elétrico e pneumático, as válvulas manuais são usadas como meios redundantes para improvar o nível de segurança do sistema. Seu shoup ​​de layout é fácil para o pessoal acessar, com instruções operacionais óbvias e diretrizes de descarte de emergência.
Ponto de pressão de medição do instrumento
Para facilitar a instalação e manutenção de intrementos on -line, como pressão, temperatura e fluxo, as válvulas manuais devem ser definidas antes e entre a porta entre as teas e usadas como válvulas ou válvulas de isolamento no ponto de pressão. A válvula geralmente é pequena de diâmetro e requer vedação e fechamento sensíveis à vedação e fechamento. As válvulas de agulha ou pequenas válvulas de esfera estão fora do USSED e os materiais devem corresponder ao meio medido para garantir a precisão da medição e a estabilidade a longo prazo.
Posições com forte operações para o pessoal
As válvulas manuais precisam ser operadas manualmente diariamente, e o layout segue os princípios da ergonomia. A válvula deve estar em uma altura moderada do solo para facilitar a rotação ou puxar manual e evitar ser definido em grandes altitudes ou fortes radiação a áreas de alta temperatura. Se for necessário instalado em um local alto, um mecanismo com zíper ou dispositivo de transmissão remota deverá ser instalado. Os oleodutos ao ar livre Shoup consideram a proteção de chuva e neve e medidas anti-congelamento e estabelecem plataformas claras de sinais e manutenção.

Que manutenção mede o Shoup Beken quando as válvulas manuais não são operadas por um longo tempo?

Durante a operação de sistemas industriais, algumas válvulas manuais estão em um tempo de estado não presente, devido ao backup de processo, redundância do sistema e isolamento de segurança do uso. Se a falta de manutenção eficaz quando não forem optadas e fechadas por um longo tempo, a válvula pode ficar presa, selar agining, ferrugem e falha, afetam a segurança e a confiabilidade de todo o sistema. Antes, para válvulas manuais no estado astático, medidas de manutenção razoáveis ​​devem ser formuladas para gerenciar o sistema a partir de aspectos como proteção estrutural, manutenção de vedação, confirmação de ação e proteção ambiental para garantir que isso possa ser colocado em operação em momentos críticos.
Manutenção regular de operação de abertura e fechamento
Quando as válvulas manuais não são operadas por um longo tempo, a haste da válvula e o assento da válvula, a glândula empacotada, a estrutura de transmissão rosqueada e outras peças propensas a ferrugem, escalar ou preso, resultando em dificuldade em abrir e fechar ou até falha. Um Sistema de Abertura e Fechamento regular será estabelecido. De acordo com a importância da válvula, as características do meio do processo e das condições do ambiente, a operação de abertura e fechamento Sholl se apresentou uma vez a cada 1 a 3 meses. Durante o processo de abertura e fechamento, o Shop Valve é operado lentamente para o estado fechado totalmente aberto para observar sua lisa, a câmera é um som anormal, vibração ou torque de operação excessivo. As válvulas com o SHOUP de resistência significativamente aumentadas são reparadas imediatamente.
Mantenha a válvula limpa interna
As impurezas, a escala, os cristais ou o lodo podem ser depositados dentro da válvula que está estacionária há muito tempo, especialmente em oleodutos que transportam líquidos sólidos, meios corrosivos ou evaprativos. A cavidade da válvula pode ser mantida limpa e seca, descarregando, desabafar ou passar gás inerte durante o período de manutenção. Para válvulas com aberturas ou portas de drenagem, a extremidade inferior da válvula será aberta para drenagem periódica. Antes de retomar a operação do sistema desatitado, a cavidade da válvula pode ser verificada através de um endoscópio para confirmar que não é bloqueio ou corrosão do Obvius.
Lubrificação de caule e tratamento anti-rust
A abertura e fechamento de válvulas manuais em peças de transmissão mecânica, como hastes de válvula, parafusos, porcas, etc. Se eles não lubrificarem por um longo tempo, é muito fácil de falhar na operação de caso devido à ferrugem, moagem a seco ou soldagem a frio da superfície de contato de metal. A superfície da haste da válvula deve ser verificada regularmente quanto à ferrugem e arranhões, e a escala de óxido deve ser removida no tempo, e Greate especial com forte temperatura baixa ou de alta temperatura deve ser aplicada, como graxa dissulfeto de molibdênio, lubrificação à base de silicone ou graxa de PTFE. Para estruturas expostas, como válvulas de haste de anel, capas de proteção, panos à prova de chuva orland sholls sholls são adicionados para evitar a erosão da chuva e a neve e a aderência de poeira.
Verifique a integridade da embalagem de vedação
A embalagem de vedação está em um estado comprimido por um longo tempo. É fácil envelhecer, endurecer, fluxo frio e perder elasticidade sob não operações, causando falha de vedação de embalagem ou vazamento de haste da válvula. O aperto da glândula de embalagem pode ser verificado regularmente, e o torque do parafuso deve ser ajustado a Beadededletela para manter o seu tempo apertado. Se a cor da embalagem ficar amarela, a superfície será rachada ou o vazamento é necessário para substituí -lo por uma nova embalagem no tempo. Para mídia Harssh, as embalagens resistentes à corrosão, como PTFE expandidas, barro de grafite e fibra de aramida, devem ser selecionadas e os dispositivos de compensação automática com mola carregados são consultados para manter a pré-carga de vedação.
Principal Performance de vedação estática
Algumas válvulas manuais estão em um estado meio aberto ou totalmente fechado por um longo tempo, e o contato entre o assento da válvula e o discoteca da válvula está sujeito a uma pressão estática estática estática estática de direção única, que é propensa a estressar o relaxamento da superfície de vedação, penetração média ou deslocamento microscópico, causando a deformação permanente do anel de vedação. É recomendado para ligar e desligar a válvula periódica para alterar a direção da força do disco da válvula para evitar a fadiga de vedação. Para válvulas paradas, como borracha, politetrafluoroetileno e assentos da válvula de elastômero, a pressão de longo prazo deve ser evitada no estado fechado. Se o sistema permitir, a válvula será alterada para a abertura do meio durante o desligamento para reduzir a pressão de vedação.
Proteção ambiental e gerenciamento de limpeza
As válvulas são expostas a ambientes agressivos, como ao ar livre, alta umidade, chuva ácida, poeira e gases corrosivos por um longo tempo, e são pré -prene à corrosão estrutural, conexões soltas e derramamento de etiquetas. A superfície do corpo da válvula deve ser periodicamente derustada, repintada e pintada com dor anti-rust, e o Nameplat, operar a roda manual e as peças do suporte são limpas. Para áreas de alta altitude ou frio, verifique onde o acúmulo de água do IS no inverno da válvula Cavita para evitar gelo e croccar. Dispositivos auxiliares, como tampas de chuva, algodão de isolamento térmico e cintos de aquecimento anticongelantes, devem para as válvulas -chave em redes externas para garantir três que eles não fracassam devido a mudanças ambientais.
Manutenção de rodas de mão, rodas dentadas e mecanismos de obreagem
Algumas válvulas são equipadas com dispositivos auxiliares de transmissão, como mão de mão, bocas e alavancas de operação. Se eles não forem usados ​​por um longo tempo, pode haver riscos de corrosão e fratura, falha na transmissão ou queda. Os parafusos de conexão que o Shop eram apertados regularmente, e o ilhas e o ângulo de ligação do mecanismo de transmissão devem biçar a lubrificação e suave. A corrente da válvula operada remota do tipo Sprickt será puxada para testar a flexibilidade, e os segmentos enferrujados ou da cadeia etária devem ser substituídos. Para válvulas manuais com dispositivos de posicionamento, verifique os pinos de posicionamento e as porcas de limite são pilhas ou deformadas e falham.
Evite vibração e suporte solto
A micro-vibração durante a operação de oleodutos ou equipamentos pode ser dividida na válvula manual em um Stete estático através da tubulação, o que pode causar afrouxamento dos parafusos de conexão, fadiga de vedação e afundamento do suporte por um longo tempo. A estrutura de suporte da válvula, a conexão do flange e as condições de aperto do parafuso, que são aliceradas regularmente. Se necessário, conexões flexíveis ou tocadas de gouskets de amortecimento de vibração serão adiadas para evitar a orientação do estresse ou a fadiga da vibração. Uma base de suporte independente pode ser definida para válvulas pesadas para garantir força uniforme.
Confirmação da função antes da inicialização do sistema
Antes de uma válvula que não seja usada há muito tempo, está prestes a colocar em operação, um Shop Professional conduz um teste de abertura e fechamento, teste de ALES e um teste de resistência operacional. Se necessário, remova a tampa da válvula para verificar a escala e a corrosão da cavidade interna, confirme se o anel de vedação está intacto, a embalagem não é idade e a roda manual é suave e não o estoque. Sob condições importantes de trabalho, também será realizado um teste de vazamento de pressão ou o shoup ​​de teste de aperto do ar para garantir que a função da válvula atenda aos requisitos e garantir a segurança da startup de todo o sistema. $ dólar
