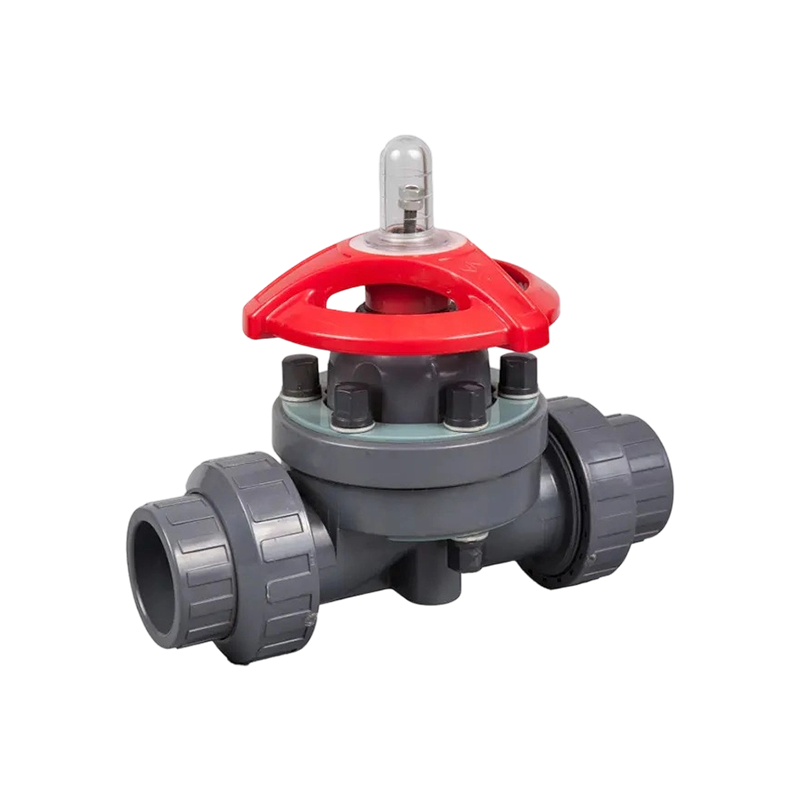

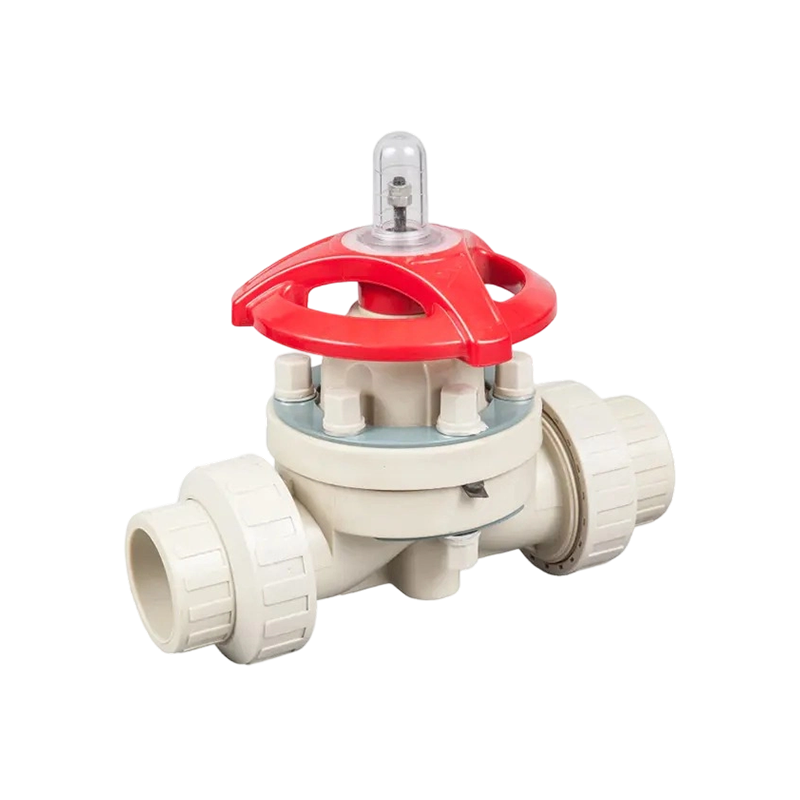

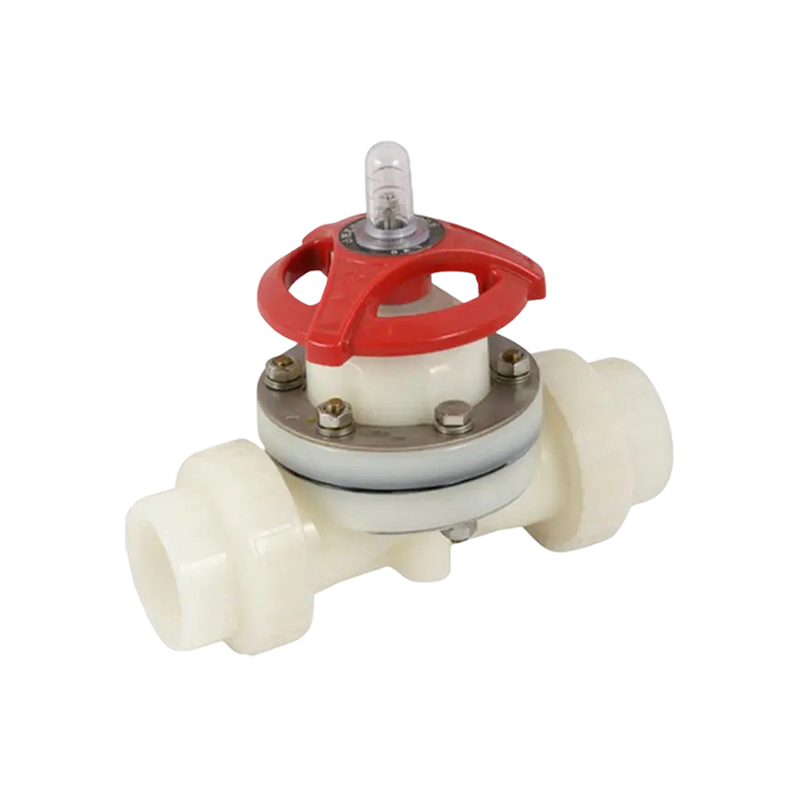

As válvulas de diafragma de união verdadeira compartilham o mesmo desempenho de vedação que as válvulas de diafragma flangeadas padrão, ao mesmo tempo que adicionam uma conexão de união removível em ambas as extremidades do corpo da válvula, permitindo que a válvula seja retirada da tubulação para inspeção, limpeza ou substituição sem perturbar o sistema de tubulação circundante.
Características principais:
• O desempenho da vedação corresponde ao das válvulas de diafragma flangeadas, suportado pelo mesmo design de diafragma e sede usado em toda a linha de válvulas de diafragma.
• A grande capacidade de fluxo através do corpo da válvula suporta linhas de processo onde é importante minimizar a queda de pressão.
• As porcas de união em ambas as extremidades permitem a rápida desconexão da tubulação, simplificando a manutenção, a substituição da válvula e a reconfiguração do sistema sem cortar ou soldar novamente a tubulação.
• O design compacto do corpo reduz o comprimento total de instalação em comparação com alternativas flangeadas, útil em layouts de equipamentos e skids com espaço limitado.
A experiência de campo em muitas instalações mostra que as conexões do tipo união são mais adequadas para linhas menores. Erros de instalação na tubulação de fábrica podem causar tensão desigual nas porcas de união, causando vazamentos ou danos às porcas ao longo do tempo. Por esta razão, este modelo de válvula é recomendado para tamanhos até DN50, com válvulas de diafragma flangeadas recomendadas para diâmetros nominais maiores onde a tensão de conexão e a carga mecânica são maiores.
As aplicações típicas incluem plataformas de equipamentos, pontos de amostragem, linhas de processo em escala piloto e laboratorial e instalações onde as válvulas precisam ser removidas periodicamente para limpeza ou inspeção. Seu tamanho compacto e design removível tornam-na uma escolha prática para construtores de equipamentos OEM e fabricantes de skids de processo que trabalham em espaços apertados e restrições orçamentárias, ao mesmo tempo em que oferecem a mesma resistência à corrosão e controle de fluxo preciso encontrados em toda a linha de válvulas de diafragma.
